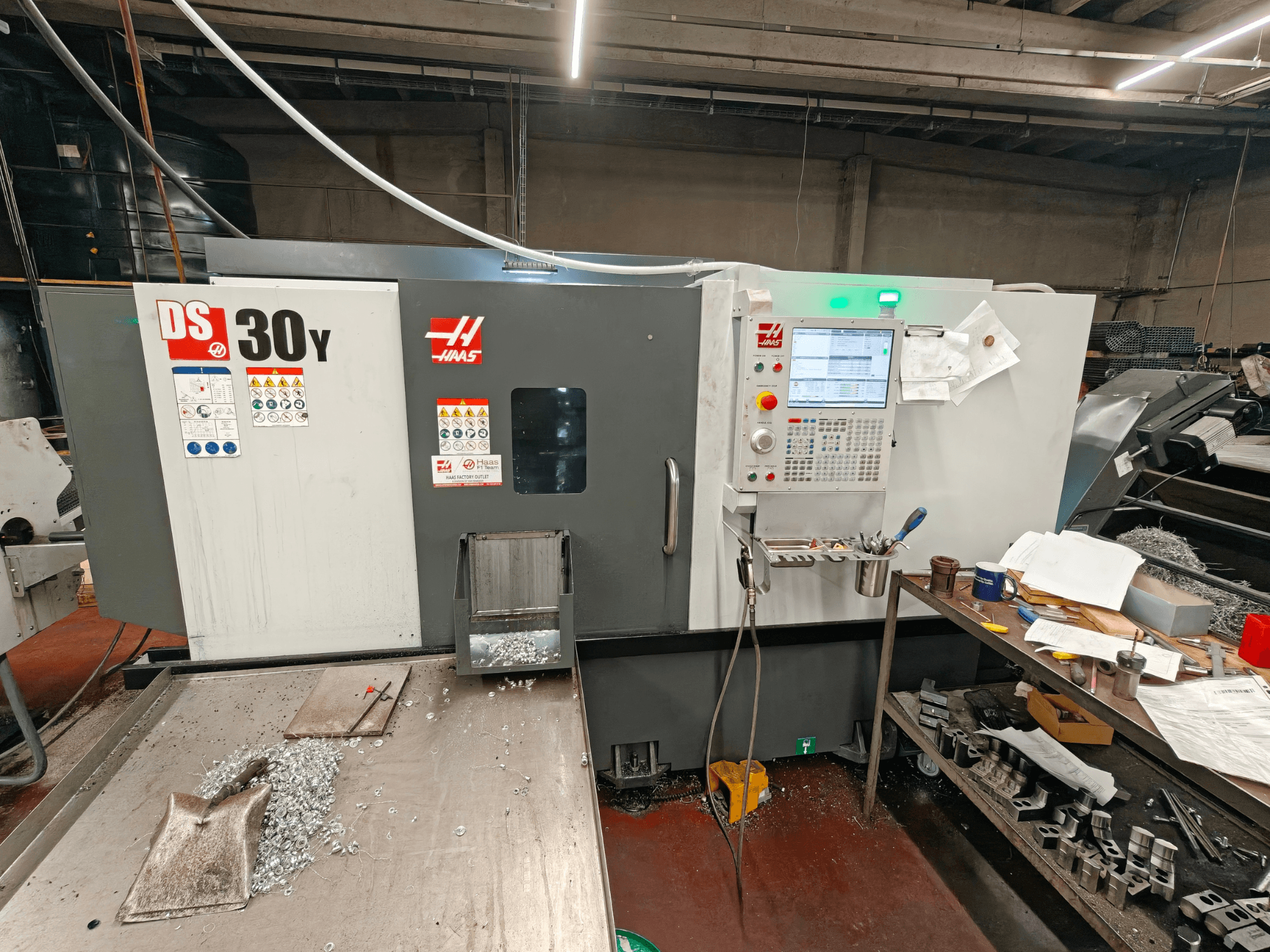

HAAS - DS30YBE-TUR-HAA-2023-00001

• Рабочие объёмы (S.A.E. / метрическая система)

  • Размер патрона: 10,0 дюйма (254 мм)

  • Максимальный диаметр заготовки: 21,0 дюйма (533 мм)

  • Максимальный диаметр резания (с револьверной головкой BMT65): 13,75 дюйма (349 мм)

  • Максимальная длина резания (зависит от зажимного приспособления): 32,5 дюйма (826 мм)

  • Диаметр обрабатываемого прутка: 3,00 дюйма (76 мм)

  • Расстояние между центрами: 32,5 дюйма (826 мм)

• Скорости подачи (S.A.E / метрические)

  • Быстрый перемещение по оси X: 472 ipm (12,0 м/мин)

  • Перемещение по оси Y: 472 ipm (12,0 м/мин)

  • Перемещение с максимальной скоростью по оси Z: 945 ipm (24,0 м/мин)

• Двигатели осей (S.A.E / метрические)

  • Максимальное усилие по оси X: 4100 фунтов-сила (18 238 Н)

  • Максимальное усилие по оси Y: 2300 фунтов-сила (10 231 Н)

  • Максимальное усилие по оси Z: 5100 фунтов-сила (22 686 Н)

• Главный шпиндель (S.A.E / метрическая система)

  • Передняя часть шпинделя: A2-6

  • Система привода: прямой привод, ременная передача

  • Максимальный крутящий момент: 275,0 фут-фунт-сила при 500 об/мин (373,0 Нм при 500 об/мин)

  • Внутренний диаметр тяговой трубы: ø 3,0 дюйма (76 мм)

  • Внутренний диаметр шпинделя: ø 3,50 дюйма (88,9 мм)

• Ось C главного шпинделя (S.A.E / метрическая система)

  • Максимальная скорость: 60 об/мин

  • Максимальная мощность: 5,0 hp (3,7 кВт)

  • Погрешность позиционирования (±): 0,01°

  • Диаметр тормоза: 13,9 дюйма (353 мм)

  • Удерживающий момент тормоза: 250 фут-фунтов-сила (339 Нм)

  • Тип управления: интерполированное движение и позиционирование

• Второй шпиндель (S.A.E / метрический)

  • Размер патрона: 8,3 дюйма (210 мм)

  • Форма торца шпинделя: A2-5

  • Система привода: прямой привод, ременная передача

  • Максимальная номинальная мощность: 15,0 hp (11,2 кВт)

  • Максимальная частота вращения: 4000 об/мин

  • Максимальный крутящий момент: 100,0 фут-фунт-сила при 870 об/мин (135,6 Нм при 870 об/мин)

  • Отверстие шпинделя ø (несквозное): 0,81 дюйма (20,7 мм)

• Вторичный шпиндель оси C (S.A.E / метрическая система)

  • Максимальная мощность: 5,0 л.с. (3,7 кВт)

  • Максимальная скорость: 60 об/мин

  • Погрешность позиционирования (±): 0,01°

  • Диаметр тормоза: 8,5 дюйма (216 мм)

  • Удерживающий момент тормоза: 140 фут-фунтов-сила (190 Нм)

  • Тип управления: интерполированное движение и позиционирование

• Позиционирование вторичного шпинделя (M119) (S.A.E / метрическая система)

  • Позиционирование (±): 0,02°

  • Диаметр тормоза: 8,5 дюйма (216 мм)

  • Тип управления: только позиционирование

• Револьверная головка (S.A.E / метрическая)

  • Количество инструментов: 12 позиций

  • Инструменты для наружного и внутреннего резания: любая комбинация (зависит от револьверной головки)

  • Задний зазор расточного штанга (от задней части револьверной головки): 4,00 дюйма (102,0 мм)

• Приводные инструменты (S.A.E / метрическая система)

  • Максимальная скорость: 4000 об/мин

  • Передаточное число: 1:1

  • Оснащение: BMT65

• Общие характеристики (S.A.E / метрическая система)

  • Емкость системы охлаждения: 55 гал (208 л)

• Требования к воздуху (S.A.E / метрические)

  • Требуемый расход воздуха: 4 куб. футов/мин при давлении 100 фунтов на кв. дюйм (113 л/мин при давлении 6,9 бар)

  • Встроенный воздушный шланг: 3/8 дюйма

  • Соединитель (воздух): 3/8 дюйма

  • Минимальное давление воздуха: 80 psi (5,5 бар)

• Электрические характеристики (S.A.E / метрические)

  • Система привода: прямой привод, ременная передача

  • Мощность шпинделя: 30,0 hp (22,4 кВт)

  • Входное напряжение переменного тока (3 фазы) — низкое: 220 В переменного тока; Ток при полной нагрузке (низкий): 70 А

  • Входное напряжение переменного тока (3 фазы) — высокое*: 440 В переменного тока; ток при полной нагрузке (высокое*): 35 А

• Габаритные размеры — для транспортировки (S.A.E / метрическая система)

  • Поддон для внутренних перевозок: 171 дюйм × 90 дюйм × 98 дюйм (434 см × 229 см × 249 см)

  • Экспортный поддон: 171 дюйм × 90 дюйм × 98 дюйм (434 см × 229 см × 249 см)

Дополнительное оборудование

• Подающий механизм прутков
