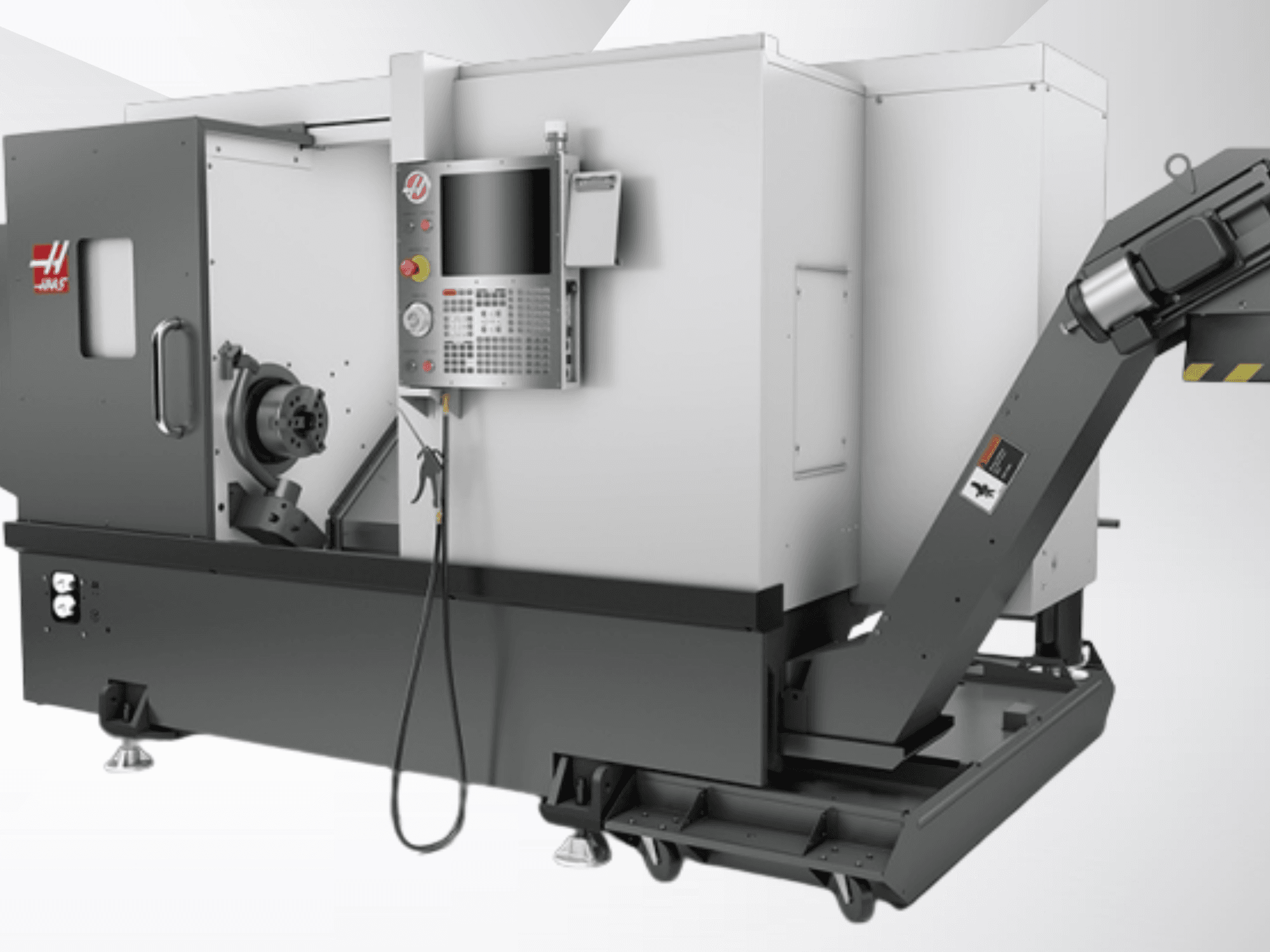

HAAS - ST-20ES-TUR-HAA-2022-00002

• Размер патрона: 8,3 дюйма / 210 мм

• Максимальный радиус поворота заготовки: 21,0 дюйма / 533 мм

• Максимальный диаметр реза (револьверная головка BOT): 13,00 дюйма / 330 мм

• Максимальный диаметр реза (револьвер BMT65): 11,75 дюйма / 298 мм

• Максимальная длина реза: 22,5 дюйма / 572 мм

• Вместимость прутка: 2,50 дюйма / 64 мм

• Скорость быстрого перемещения по оси X: 945 ipm / 24,0 м/мин

• Скорость быстрых перемещений по оси Z: 945 ipm / 24,0 м/мин

• Максимальное усилие по оси X: 4 100 фунтов силы / 18 238 Н

• Максимальное усилие по оси Z: 5 100 фунтов-сила / 22 686 Н

• Форма торца шпинделя: A2-6

• Система привода шпинделя: прямой привод, ременная передача

• Максимальный крутящий момент шпинделя: 150,0 фут-лбф при 500 об/мин / 203,0 Нм при 500 об/мин

• Отверстие шпинделя: 3,50 дюйма / 88,9 мм

• Количество позиций револьверной головки: 12 позиций (VDI 40)

• Задний зазор расточного штанги: 4,00 дюйма / 102,0 мм

• Емкость бака для охлаждающей жидкости: 55 гал / 208 л

• Насос охлаждающей жидкости: 1 л.с. / 0,75 кВт с регулируемым расходом (45 л/мин при 2 бар)

• Потребность в сжатом воздухе: 4 куб. футов/мин при давлении 100 фунтов на кв. дюйм / 113 л/мин при давлении 6,9 бар

• Минимальное давление воздуха: 80 psi / 5,5 бар

• Размер воздухопровода / соединительного фитинга: 3/8 дюйма

• Электропитание низкого напряжения: 220 В переменного тока (3 фазы), 40 А при полной нагрузке

• Высоковольтное электропитание: 440 В переменного тока (3 фазы), 20 А при полной нагрузке (включен внутренний неизолированный трансформатор 380–480 В)

• Габаритные размеры при транспортировке: 143 дюйма × 90 дюймов × 92 дюйма / 362 см × 229 см × 234 см

• Система управления: Haas NextGen Control с сенсорным интерфейсом, 1 ГБ памяти, Ethernet, Wi‑Fi, удаленным мониторингом HaasConnect и Haas Drop

• Входящие в комплект функции и опции станка: автоматическая система предварительной настройки инструмента; программируемая гидравлическая задняя бабка (MT4); жесткое нарезание резьбы; дисплей M130 Media Display; система безопасного запуска; модуль обнаружения сбоев питания; система визуального программирования деталей

Дополнительное оборудование

• Ременной конвейер для удаления стружки

• Комплект фильтра-сита для стружки (200 микрон)
