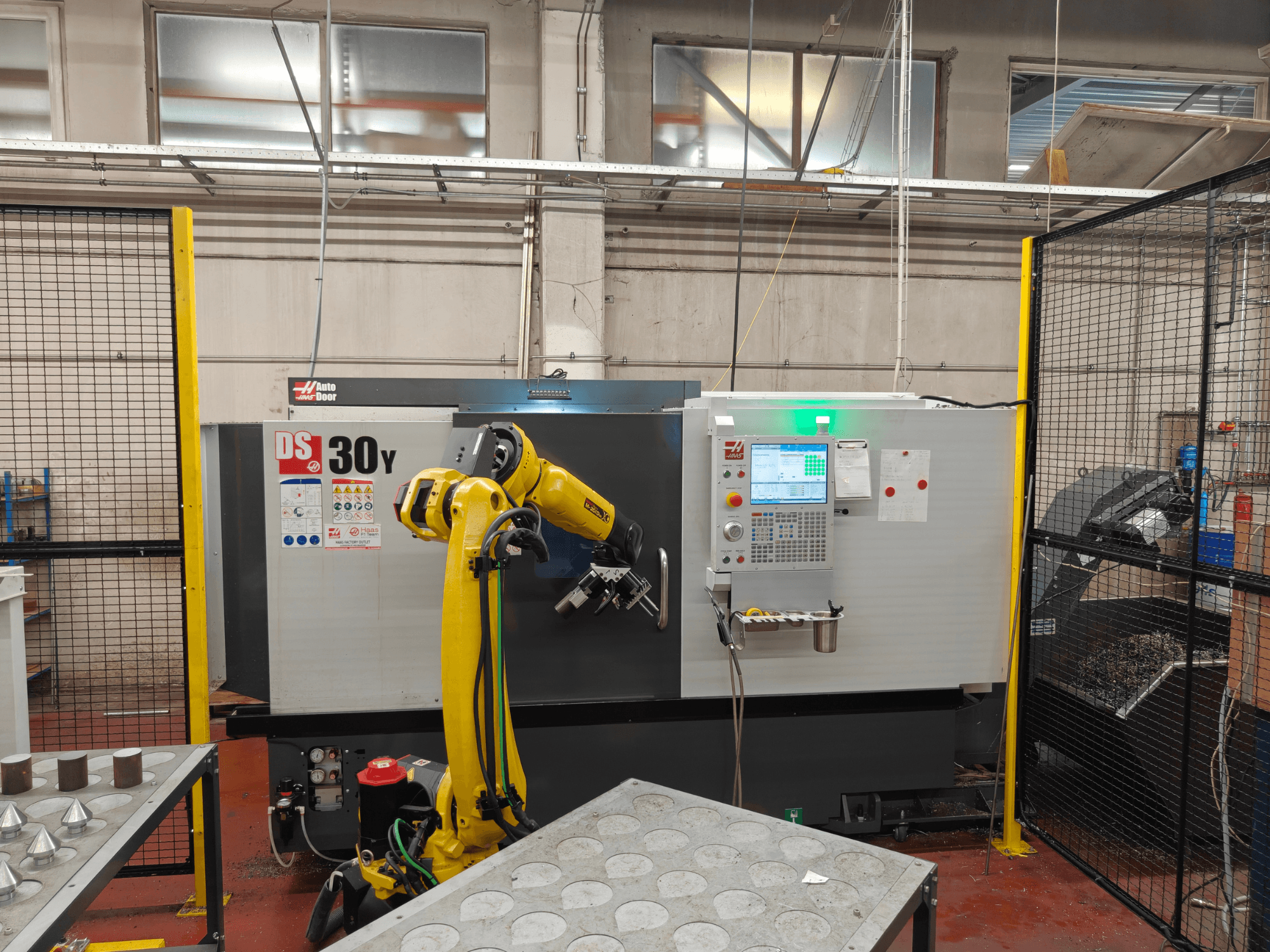

HAAS - DS30Y BE-TUR-HAA-2023-00002

Характеристики:

• Размер патрона (основной): 10,0 дюйма / 254 мм

• Максимальный радиус поворота заготовки: 21,0 дюйма / 533 мм

• Максимальный диаметр резания (с револьверной головкой BMT65): 13,75 дюйма / 349 мм

• Максимальная длина резания (зависит от зажимного устройства): 32,5 дюйма / 826 мм

• Диаметр обрабатываемого прутка: 3,00 дюйма / 76 мм

• Расстояние между центрами: 32,5 дюйма / 826 мм

Скорости подачи (быстрая):

• X: 472 ipm / 12,0 м/мин

• Y: 472 ipm / 12,0 м/мин

• Z: 945 ipm / 24,0 м/мин

Двигатели осей (макс. тяга):

• X: 4100 фунтов силы / 18 238 Н

• Y: 2300 фунтов силы / 10 231 Н

• Z: 5100 фунтов-сила / 22686 Н

Главный шпиндель:

• Передняя часть шпинделя: A2-6

• Система привода: Прямой привод, ременная передача

• Максимальный крутящий момент: 275 фут-фунтов при 500 об/мин / 373 Нм при 500 об/мин

• Внутренний диаметр вытяжной трубы: 3,0 дюйма / 76 мм

• Внутренний диаметр шпинделя: 3,50 дюйма / 88,9 мм

Ось C главного шпинделя:

• Максимальная скорость: 60 об/мин

• Максимальная мощность: 5,0 hp / 3,7 kW

• Погрешность позиционирования (±): 0,01°

• Диаметр тормоза: 13,9 дюйма / 353 мм

• Удерживающий момент тормоза: 250 фут-фунтов / 339 Нм

• Тип управления: интерполированное движение и позиционирование

Второй шпиндель:

• Размер патрона: 8,3 дюйма / 210 мм

• Носовая часть шпинделя: A2-5

• Система привода: прямой привод, ременная передача

• Максимальная мощность: 15,0 л.с. / 11,2 кВт

• Максимальная частота вращения: 4000 об/мин

• Максимальный крутящий момент: 100 фут-фунтов при 870 об/мин / 135,6 Нм при 870 об/мин

• Диаметр отверстия шпинделя (несквозное): 0,81 дюйма / 20,7 мм

Ось C вторичного шпинделя:

• Максимальная мощность: 5,0 л.с. / 3,7 кВт

• Максимальная скорость: 60 об/мин

• Погрешность позиционирования (±): 0,01°

• Диаметр тормоза: 8,5 дюйма / 216 мм

• Удерживающий момент тормоза: 140 фут-фунтов / 190 Нм

• Тип управления: интерполированное движение и позиционирование

Позиционирование вторичного шпинделя (M119):

• Позиционирование (±): 0,02°

• Диаметр тормоза: 8,5 дюйма / 216 мм

• Тип управления: только позиционирование

Револьверная головка:

• Количество инструментов: 12 позиций

• Инструменты для наружной и внутренней обработки: любая комбинация (зависит от револьверной головки)

• Задний зазор расточного штанги (от задней части револьверной головки): 4,00 дюйма / 102,0 мм

Приводные инструменты:

• Максимальная скорость: 4000 об/мин

• Передаточное число: 1:1

• Оснастка: BMT65

Общие характеристики:

• Емкость системы охлаждения: 55 галлонов / 208 л

Требования к воздуху:

• Требуемый расход воздуха: 4 куб. футов в минуту при давлении 100 фунтов на квадратный дюйм / 113 л/мин при давлении 6,9 бар

• Встроенный воздушный шланг: 3/8 дюйма

• Соединитель (воздух): 3/8 дюйма

• Минимальное давление воздуха: 80 psi / 5,5 бар

Электрические характеристики:

• Частота вращения шпинделя: 4500 об/мин

• Система привода: прямой привод, ременная передача

• Мощность шпинделя: 30,0 л.с. / 22,4 кВт

• Входное переменное напряжение (3-фазное) – низкое: 220 В переменного тока; ток при полной нагрузке: 70 А

• Входное напряжение переменного тока (3-фазное) – высокое: 440 В перем. тока; ток при полной нагрузке: 35 А

Габаритные размеры – для транспортировки:

• Внутренний поддон: 171 дюйм × 90 дюйм × 98 дюйм / 434 см × 229 см × 249 см

• Экспортный поддон: 171 дюйм × 90 дюйм × 98 дюйм / 434 см × 229 см × 249 см
