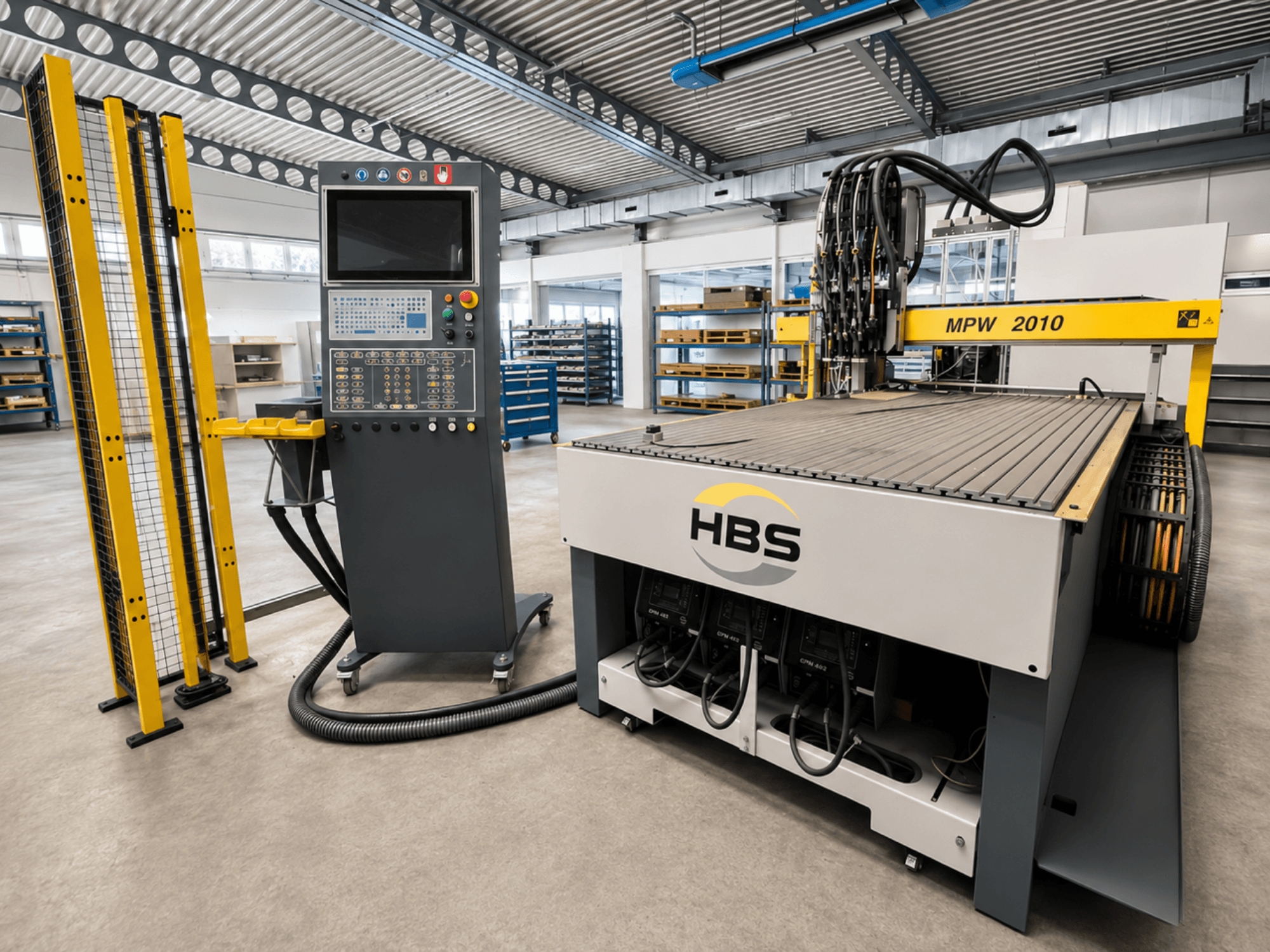

HBS - MPW 2010/3K/4MZ/1FKDE-OTH-HBS-2019-00001

- Рабочий диапазон (по оси X): 1250 мм (головки с 1 по 3) / макс. 1450 мм

- Рабочий диапазон (ось Y): 2250 мм

- Рабочий ход (ось Z): 0–200 мм (с моторизованным приводом, свободно программируемый, полный ход 215 мм)

- Скорость перемещения (оси X/Y): прибл. 48 м/мин

- Скорость перемещения (ось Z): прибл. 25 м/мин

- Производительность сварки: прибл. 30–40 штифтов/минуту

- Точность станка (сталь/алюминий): ± 0,2 мм (для шпилек HBS CD диаметром от 3 до 8 мм)

- Диаметры шпилек: от Ø 3 мм до Ø 8 мм (с фланцем)

- Длина шпилек: от 8 мм до 40 мм (возможность подачи шпилек длиной от 7 до 50 мм)

- Питание: 3 × 400 В переменного тока / 32 А / 50–60 Гц

- Подключаемая нагрузка: макс. 12 кВА

- Давление воздуха: мин. 6 бар, макс. 10 бар

- Расход воздуха: прибл. 10 л/сварной штифт

- Блок управления: HBS PC Control (Schneider Electric)

- Силовые агрегаты: 3 шт. HBS-CDMI 2402 / 230 В (версия для ЕС)

- Автоматические подаватели шпилек: 1 полностью автоматический подаватель шпилек HBS VBZ-3 с ковшовым питателем

- Автоматические сварочные головки: 1 автоматическая сварочная головка HBS KAH 412C с ЖК-дисплеем

- Система безопасности: световая завеса безопасности категории 4 (высота 1500 мм) с двусторонним ограждением по периметру и аварийной остановкой

Входящие в комплект принадлежности:

Чехол для инструментов/переходников HBS для KAH 412, пневматическое прижимное устройство (HBS-PN-NH), распылитель с 3 соплами (MPW TC), комплект переходников VBZ-U6 (Ø 3, 4, 6, 8 мм)
