BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

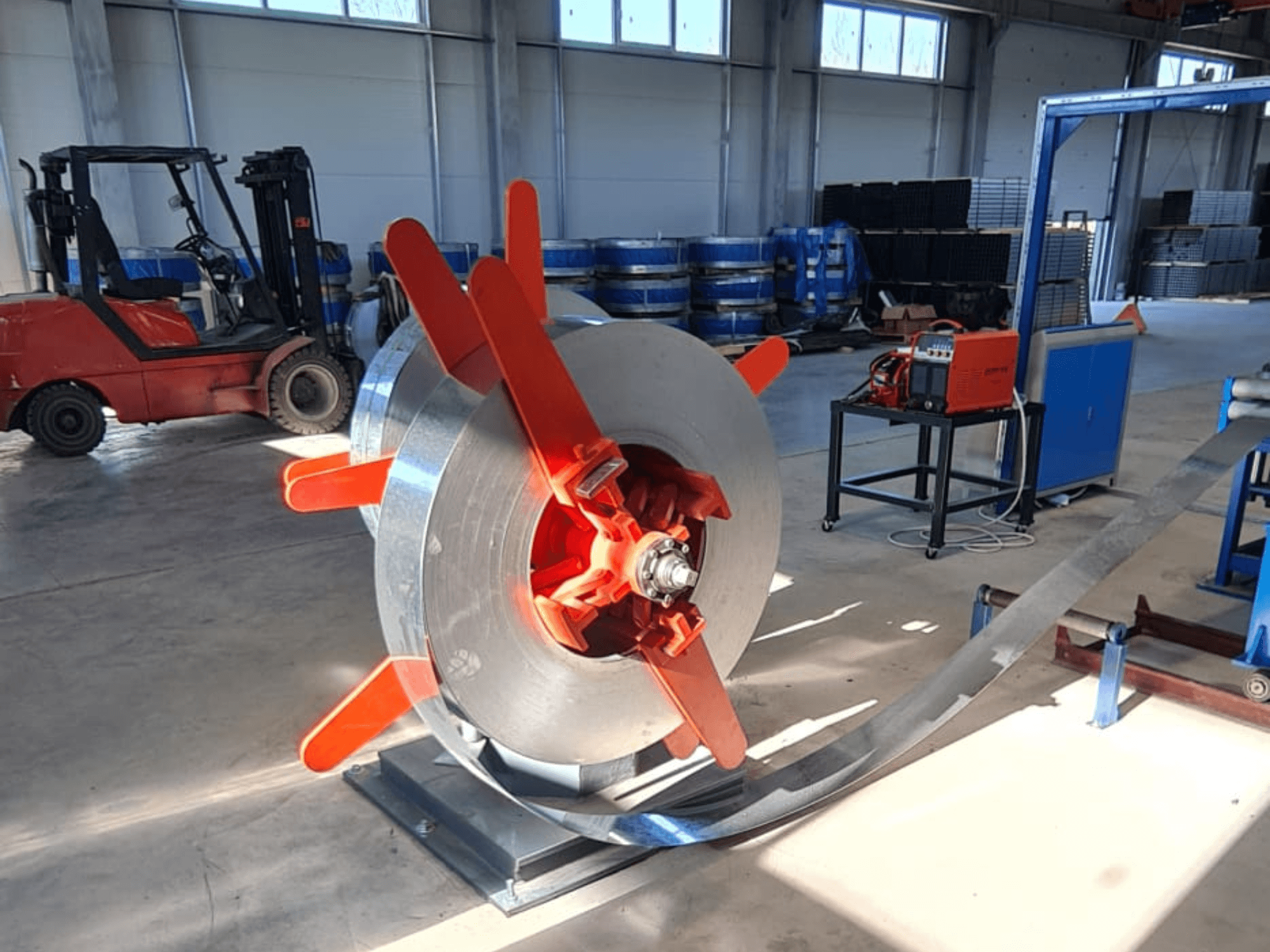

Подержанная линия по производству труб Производитель: Bazhou Wanxin Industrial and Trading Год выпуска: 2021 Линия по производству труб состоит из: Двухпозиционного размотателя Функция: пассивная размотка рулона. Конструкция: двухпозиционная конструкция с поворотом на 180°; ручное растяжение. Преимущества: быстрая загрузка, простота и удобство в эксплуатации. Гидравлические ножницы и машина для стыковой сварки Функция: обрезает передний и задний концы полосы, центрирует полосу и сваривает её обратно. Конструкция: Ручные гидравлические ножницы со стрелой, передними и задними прижимными роликами, передними и задними центрирующими роликами, сварочным устройством. Метод резки: Гидравлические ножницы Метод прессования: Двухцилиндровый пресс Метод сварки: Ручная сварка Накопитель рулонов Назначение: для обеспечения непрерывного производства сварных труб после платформы для резки и стыковой сварки установлен накопитель рулонов. Он обеспечивает непрерывную подачу полосы в то время, пока материал готовится к загрузке, размотке, резке и сварке. Конструкция: рамная, с подвижными и неподвижными рамами (включая подающее устройство). Скорость подачи: макс. 120 м/мин Скорость намотки: макс. 200 м/мин Длина намотанной ленты: 200–400 м Двигатель прижимного ролика: переменный ток, 11 кВт Машина для формовки и калибровки Рабочая высота: +850 мм Мощность: двигатель переменного/постоянного тока, 160 кВт, 1000–2000 об/мин Редуктор: с закаленными шестернями Конструкция: пассивный 5-валковый выпрямитель, вертикальные валки для подачи полосы; формовка с помощью 7 горизонтальных и 8 вертикальных валковых станов; направление, прижим, зачистка, охлаждение и калибровка с помощью 6 горизонтальных и 5 вертикальных валковых станов; 1 круглый калибровочный станок. Калибровочная стойка круглой формы: 1 комплект сглаживающего устройства; 2 стороны по 8 валков, по 4 валка на каждую сторону; Ø30 мм, 40Cr, закаленные, отпущенные и упрочнённые. Вал горизонтального валкового стана: Ø60 мм, положение подшипника 55, материал 40Cr Обработка поверхности горизонтальных валков: поверхностная закалка, HRC 50–55 Подшипниковый ползун: кованая сталь 45# Вертикальный валок: Ø40 мм, материал 40Cr, закаленный, отпущенный и упрочненный Вертикальные и горизонтальные валки — конструкция стойки: портальный тип, ширина зазора 120 мм, зажим горизонтальной валковой стойки регулируется с помощью червячной передачи Материал горизонтальных и вертикальных валковых стоек: сварная конструкция с последующим отжигом старения Редуктор: спирально-конический Вал зажимных роликов: Ø50 мм, 2 зажимных ролика, регулируемых с помощью ручного винта Направляющий вал: Ø40 мм Нож для снятия заусенцев: 2 шт., один в работе, один в запасе Охлаждающий резервуар Пила для холодной резки Назначение: Пила для холодной резки является одним из ключевых станков в линии по производству труб методом электродуговой сварки (ERW). Она позволяет резать трубы на заданную длину в режиме высокоскоростного производства. Тип: KK-5-50 Диаметр труб: Круглые трубы Ø16–63,5 мм и соответствующие квадратные и прямоугольные трубы Длина реза: любая длина в диапазоне 1–6 м Толщина материала: 0,6–2,5 мм Двигатель пилы: 11 кВт, двигатель переменного тока с частотным преобразователем Двигатель подачи: сервопривод 2,9 кВт, Yaskawa Приводной двигатель: сервопривод мощностью 11 кВт, Yaskawa Режим подачи: многоступенчатая сервоподача с регулируемой скоростью Скорость подачи: макс. 110 м/мин Усилие зажима: пневматическое Пильный диск: Ø400 мм Модель редуктора пилы: KK-80 Ход пилы (длина рейки): 3 м Габаритные размеры станка: 4500 × 1500 × 1300 мм Конвейерная дорожка, стол и упаковочная машина Функция: Готовые трубы автоматически перемещаются с рулона на стол. Они упаковываются в шестиугольные связки с помощью простой упаковочной машины. Длина роликовых направляющих: 16 м, 1 двигатель YCT200-4A, 5,5 кВт Примечание: Технические данные и описания перенесены из оригинального подтверждения заказа. Они приведены исключительно в информационных целях и не являются обязательными к исполнению.
