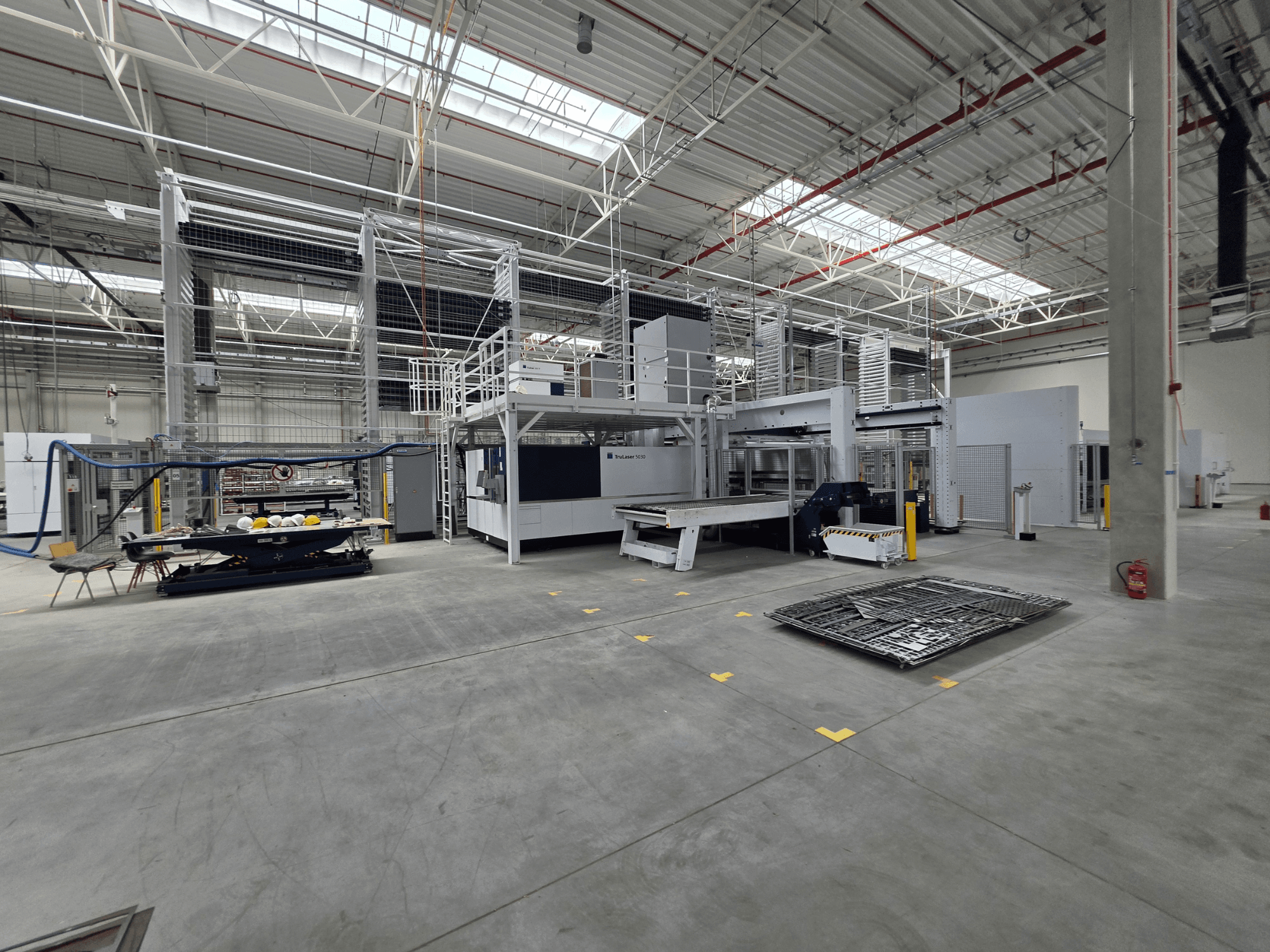

TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Система хранения: STOPA Compact II

  • Тип: Автоматизированная система хранения листового металла с хаотичным управлением хранением

  • Высота хранения: 7 900 мм

  • Формат листа: 3 050 × 1 525 мм

  • Максимальная нагрузка на одно место хранения: 3 000 кг

  • Количество мест хранения: 266

  • Общая вместимость хранилища: 798 т

  • Конфигурация: 8 секций/башен, до 37 уровней хранения на каждую секцию

  • Размер паллеты: GF 3050 × 1525 × 90 мм

  • Типы поддонов: SPO, SPMgl

  • Высота загрузки: 185 / 275 / 460 мм

  • Функции: автоматическое складирование и извлечение материалов; автоматическая подача материалов к подключенным производственным ячейкам; интерфейс хранения для интегрированных производственных машин

• Управление хранением

  • Операционная система сервера: Windows Server 2022

  • Централизованное управление складом и автоматизированное управление материальными потоками

  • Интеграция с производственным оборудованием TRUMPF

• Подключенные производственные ячейки

  • TRUMPF TruLaser 5030 fiber (L76)

    • Тип станка: 2D-лазерный резак с ЧПУ на основе волоконной технологии

    • Рабочая зона: 3 000 × 1 500 мм

    • Лазерный источник: TruDisk 6001, 6 000 Вт

    • Система ЧПУ: Siemens SINUMERIK 840D sl

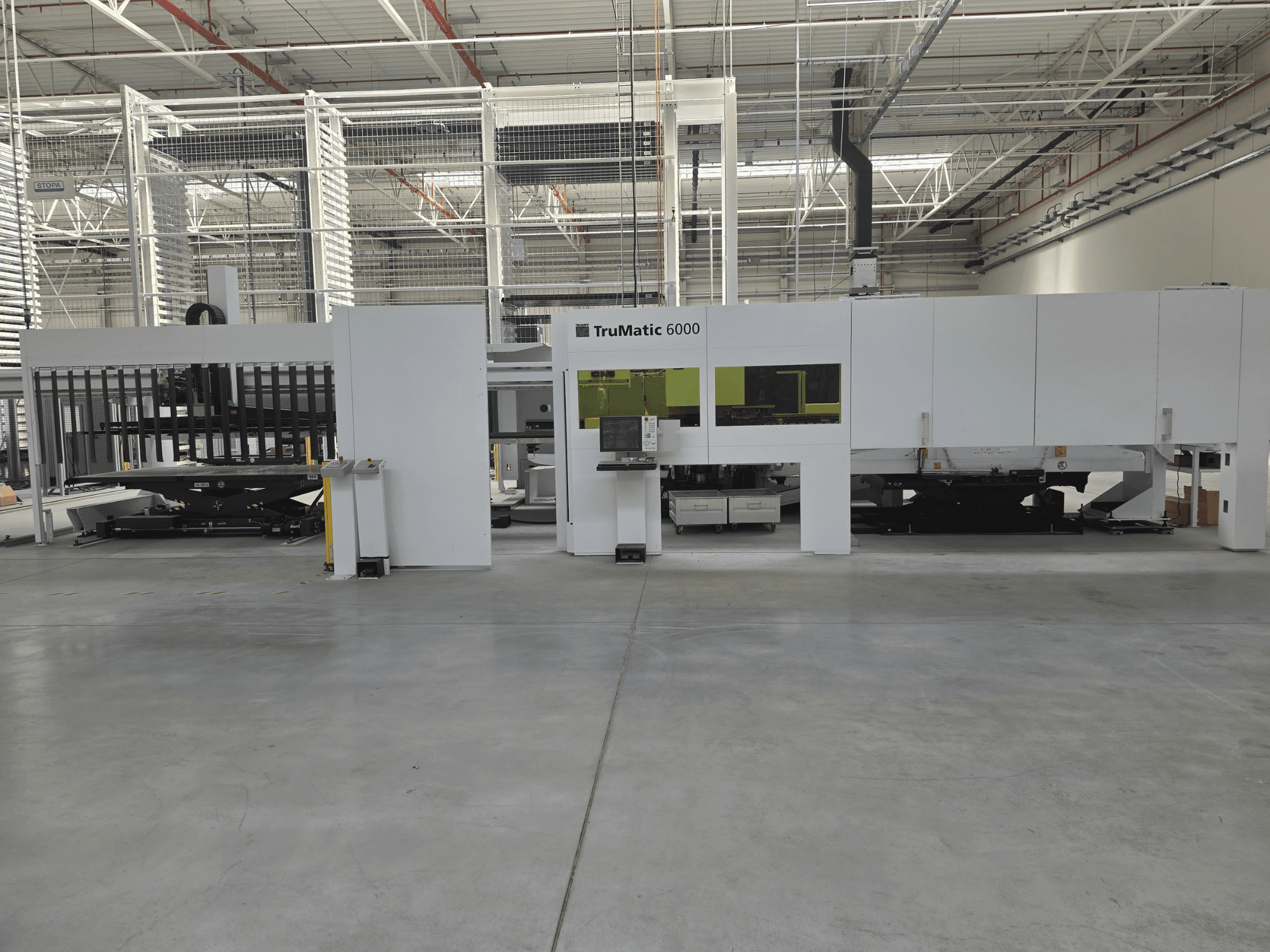

  • TRUMPF TruMatic 6000 fiber

    • Тип станка: Комбинированный станок с ЧПУ для штамповки и волоконно-лазерной резки

    • Рабочая зона: 3 050 × 1 550 мм

    • Лазерный источник: TruDisk 3001, 3 000 Вт

    • Максимальное усилие штамповки: 180 кН

    • Линейный инструментальный магазин: 25 позиций

  • TRUMPF TruBend Center 7030 (B34) – ячейка 1

    • Тип станка: Автоматический центр гибки листов

    • Максимальная длина гибки: 3 123 мм

    • Максимальная толщина: конструкционная сталь 3,0 мм; нержавеющая сталь 2,2 мм; алюминий 4,0 мм

    • Максимальная высота коробки: 220 мм

  • TRUMPF TruBend Center 7030 (B34) – Станция 2

    • Технические характеристики такие же, как у ячейки 1

• Функциональные возможности системы (краткое описание)

  • Централизованное автоматизированное хранение и выдача листового сырья

  • Автоматическая подача материала на подключенные ячейки лазерной резки, штамповки-лазерной резки и гибки панелей

  • Автоматическая перегрузка между складскими и производственными станциями

  • Централизованная обработка листового материала с высокой пропускной способностью

• Основная конфигурация системы

  • 1 автоматизированная система хранения листового материала STOPA Compact II

  • 1 x 2D-лазерная режущая ячейка TRUMPF TruLaser 5030 fiber

  • 1 x ячейка штамповки и лазерной резки TRUMPF TruMatic 6000 fiber

  • 2 автоматических гибочных ячейки TRUMPF TruBend Center 7030

Дополнительное оборудование

• Для TRUMPF TruLaser 5030 fiber (L76)

  • Автоматический сменщик поддонов

  • LiftMaster Compact 1530 (автоматическая загрузка и разгрузка)

  • Подключение/интерфейс к системе хранения STOPA

• Для TRUMPF TruMatic 6000 fiber

  • SheetMaster 3000 × 1500 мм (автоматическая обработка листов)

  • GripMaster 3000 x 1500 мм

  • Интеграция/интерфейс системы хранения

• Для TRUMPF TruBend Center 7030 (обе ячейки)

  • 2-осевой манипулятор для деталей

  • 5-осевой задний упор

  • Поворотный манипулятор

  • ToolMaster Bend

  • Автоматическая загрузка и разгрузка

  • Интерфейс хранения

• На уровне всей системы

  • Центральный сервер управления хранением (Windows Server 2022)
