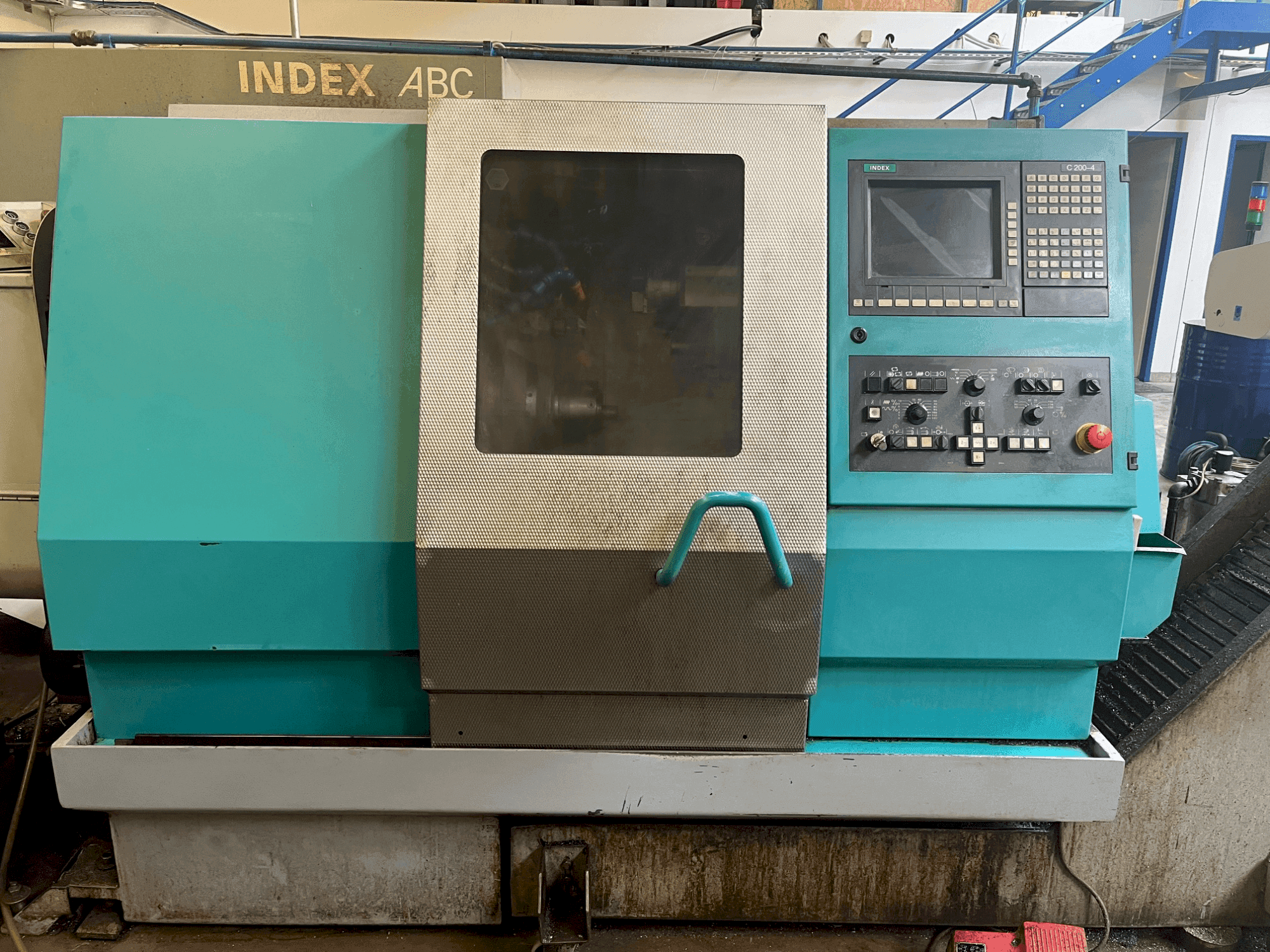

Index - ABC 65DE-TUR-IND-2000-00002

Дополнительное оборудование

• Держатель инструмента / Револьвер 1 с 8 местами для инструмента / Система инструментов с цилиндрическим хвостовиком 25 x 48 мм / Револьвер 2 с 6 местами для инструмента
• Транспортер для стружки: Высота разгрузки 650 мм / Гидравлическая система: Производительность 19 л/мин / Давление в системе 90 бар
• Заправочный объем 50 литров / Заправочный объем 50 литров / Давление в системе 4 бар / Заправочный объем 210 литров
• Устройство подачи материала: Диаметр штока макс. 52 мм / Ход подачи макс. 80 мм / Усилие подачи 3000 Н
• Выталкивающее устройство для синхронизированного шпинделя: ход выталкивания 40 мм
• Гидравлическое устройство выброса и промывки: ход выброса 40 мм.
• Устройство для обратной расточки: Макс. 5 стационарных инструментов / Макс. 3 стационарных и 2 приводных инструмента / Скорость 6000 мин-1
• Крутящий момент 8 Нм.
• Отверстие для крепления инструмента 25 мм.

Преимущества станка

Технические преимущества станка

• Диапазон частоты вращения шпинделя: 6000 мин-1 (держатель инструмента), 4500 мин-1 (синхронизированный шпиндель), 4000 мин-1 (зажимной патрон).
• Движение: ось x: 90 мм (револьвер 1), 81 мм (турель 2) / ось z: 280 мм (револьвер 1), 80 мм (турель 2)

Дополнительная информация

Ось X (револьвер 1):путь скольжения 90 мм. Усилие подачи 5500 Н. Быстрое перемещение 24 м/мин. Ось Z (револьвер 1):Ход ползуна 280 мм. Усилие подачи 5500 Н. Быстрое перемещение 24 м/мин. Крутящий момент 7,5 Нм (Md макс. 25%). Скорость 6000 мин-1. Ось X (револьверная головка 2):Ход ползуна 81 мм. Усилие подачи 8300 Н. Быстрое перемещение 16 м/мин. Ось Z (револьверная головка 2):Ход ползуна 80 мм. Усилие подачи 5500 Н. Быстрое перемещение 24 м/мин. Синхронизированный шпиндель:Крутящий момент (25%) 10 Нм. Скорость 4500 мин-1. Диаметр зажима макс. 42 мм. Глубина зажима при максимальном диаметре зажима 38 мм. Макс. длина детали 120 мм. Проходное отверстие шпинделя 17 мм. Макс. давление зажима 34 бар. Зажим патрона для внешнего и внутреннего зажима:Крутящий момент 10 Нм. Скорость 4000 мин-1. Диаметр зажима 75 мм. Ход выталкивателя 42 мм. Ход зажимной губки макс. 0,5 мм. Макс. давление зажима 30 бар. Макс. усилие зажима 480 saN. Длина детали макс. 100 мм. Размеры:Высота 1750 мм. Центр вращения над полом 1010 мм.
