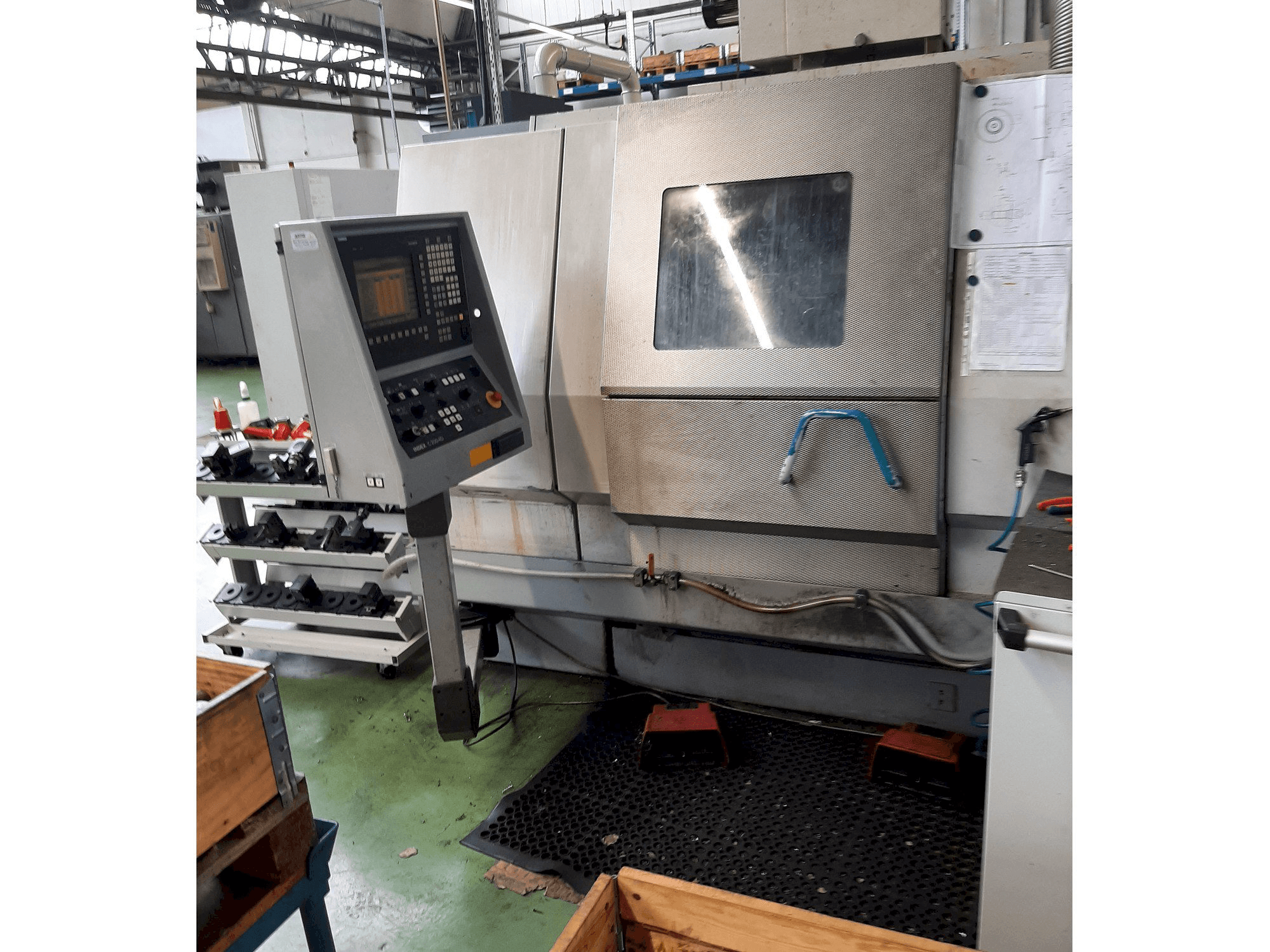

Index - G200DE-TUR-IND-2002-00004

Дополнительное оборудование

• Устройство подачи прутка не входит в комплект поставки
• В объем поставки входит станок вместе с транспортером стружки, системой охлаждения высокого давления, системой фильтрации (флис) и транспортером деталей.
• Установленные держатели инструментов остаются на месте

Преимущества станка

Качественные преимущества станка

• Рабочий ход контршпинделя 445 мм; скорость быстрого перемещения 22. 5 м/мин
• Привод ползуна в направлении z осуществляется с помощью асинхронного двигателя и шарико-винтовой пары d=32 мм, привод оси зафиксирован перегрузочной муфтой.
• В рабочем положении заслонка приводится в движение асинхронным двигателем против упора
• Измерительная система в стеклянной шкале по оси z
• Мощность на контршпинделе: мощность при 100/40 % изд 13/22 кВт; крутящий момент 61/105 нм
• Поперечная заслонка 1 - x/z, с внутренним подводом охлаждающей жидкости и запорным клапаном
• Запорный клапан, вращающийся с помощью асинхронного двигателя, шаровые винты d = 32 мм,
• Приводы осей защищены перегрузочными муфтами, компенсация веса по оси x
• Измерительная система x-ось стеклянная шкала z-ось стержневой энкодер
• Револьверная головка с 14 станциями на поперечной направляющей 1; отверстия для крепления инструмента под цилиндрический хвостовик din 69880 - 25x48 мм, позиционируется торцевым редуктором, гидравлически фиксируется

Технические преимущества станка

• Ось x/z рабочий ход 120 / 400 мм; рабочий ход 105 / 400 мм
• Масса шкафа 440 кг
• Допуск шпиндельной головки ad 140 мм, id 85 мм
• Проход материала макс. Мм 60; диаметр переднего подшипника 100 мм; регулируемый трехфазный привод
• Двигатель с полым валом: крутящий момент нм 95/140
• Устройство выравнивания и переключения главного шпинделя d42/d60/d65, градуировка 2. 5 градусов с помощью индексирующего диска
• Полый зажимной цилиндр d60/20 для цанг и зажима на главном шпинделе, с гидравлическим приводом, включая контроль конца хода зажима
• Сила растяжения-сжатия (57 см2 ) максимум 45 кн
• 1-зажимное устройство давления для зажима цилиндра на главном шпинделе, диапазон регулировки от 10 до 80 бар, настроено на отрегулированное на максимально допустимое рабочее усилие зажима зажимной среды или напорной трубки
• Контршпиндель d60; допуск шпиндельной бабки ad 140 мм, id 85 мм
