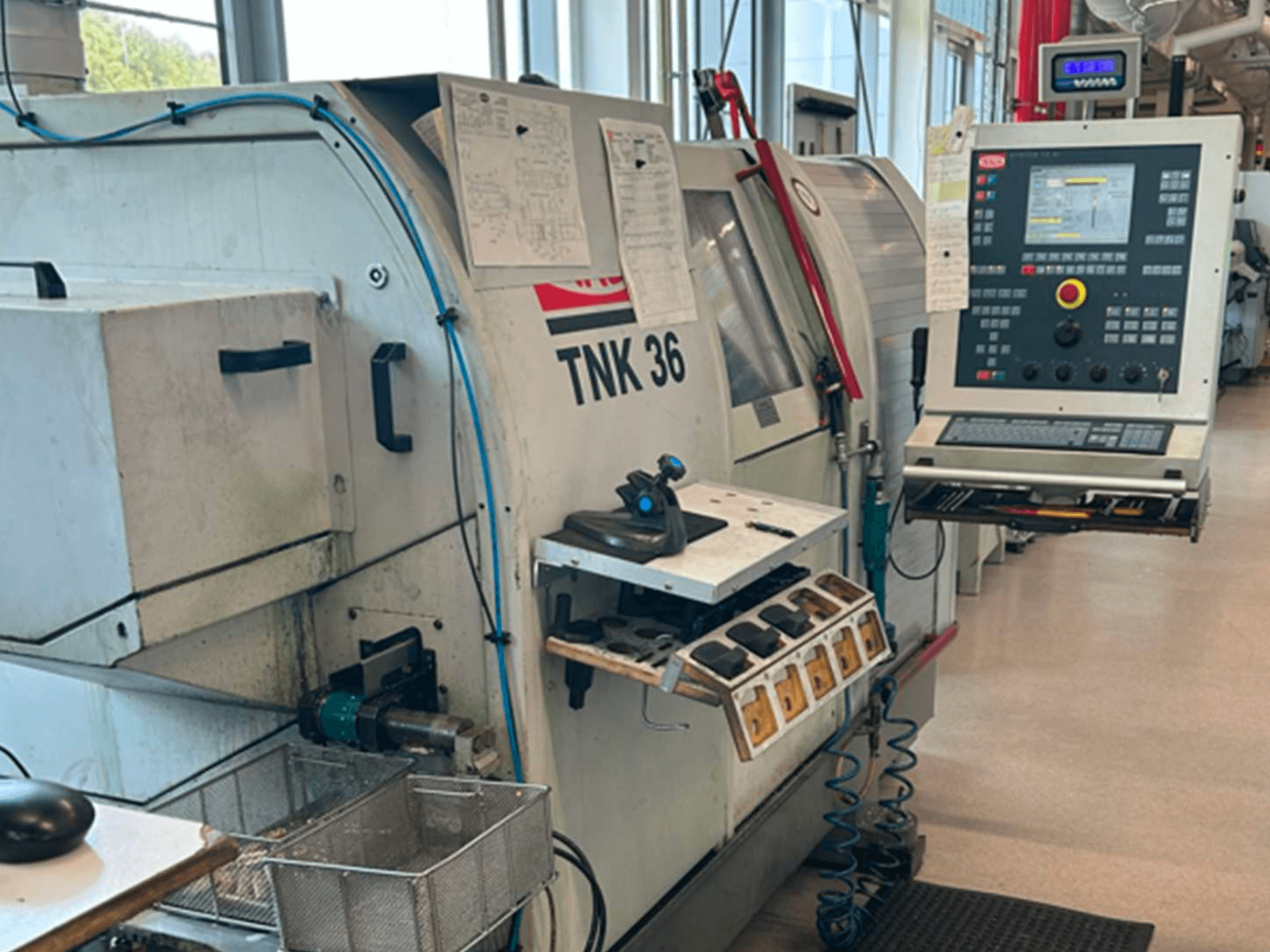

TRAUB - TNK 36DE-TUR-TRA-2002-00002

• 14-дюймовый плоскоэкранный монитор

• Дополнительный интерфейс V24 RS232 в электрическом шкафу

• Интерфейс MDE в электрическом шкафу (состояние станка и счетчик деталей)

• Жесткое нарезание резьбы без компенсационного патрона

• Функция Polyform для оси C

• Мониторинг инструмента

• Диаметр отверстия главного шпинделя: 36 мм

• Мощность привода главного шпинделя: 6,7 / 10,7 кВт переменного тока

• Ось C главного шпинделя

• Моторизованный противошпиндель

• Отверстие противошпинделя: 32 мм

• Частота вращения контршпинделя: 6 300 об/мин

• Ход оси Z противошпинделя: 250 мм

• Режим быстрого перемещения оси Z противошпинделя: 30 м/мин

• Ось C противошпинделя

• Устройство прижима контршпинделя

• Выталкиватель заготовки

• Увеличенное усилие подачи

• Патрон Hainbuch Axfix

• Ход оси X2: 50 мм

• Ход по оси Y2: ±20 мм

• Ход по оси Z2: 100 мм

• Быстрый перемещение по оси X2: 15 м/мин

• Ускоренный ход по оси Y2: 15 м/мин

• Ускоренное перемещение по оси Z2: 15 м/мин

• 12 приводных инструментов (через центральный привод)

• Скорость приводного инструмента: 6 000 об/мин

• Электронная коробка передач

• Ход по оси X3: 370 мм

• Ход по оси Z3: 250 мм

• Быстрый ход по оси X3: 30–60 м/мин

• Ускоренная подача по оси Z3: 30 м/мин

• 5 приводных инструментов

• Диаметр держателя инструмента: 40 мм

• Скорость приводного инструмента: 6 000 об/мин

• Увеличенное усилие подачи

• Ход по оси X4: 73 мм

• Ход по оси Y4: ±50 мм

• Быстрый перемещение по оси X4: 15 м/мин

• Быстрая подача по оси Y4: 15 м/мин

• 5 приводных инструментов

• Диаметр держателя инструмента: 40 мм

• Скорость приводного инструмента: 6 000 об/мин

• Левосторонний конвейер для заготовки

• Пневматический захват заготовки

• Зажимные губки: Ø5–8 мм / Ø8–20 мм / Ø20–36 мм

• Максимальная длина заготовки: 200 мм

• Максимальный диаметр заготовки: 32 мм

• Компактный ленточный фильтр RESY

• Охлаждающий агрегат

• Емкость бака для охлаждающей жидкости: прибл. 360 л

• Давление охлаждающей жидкости: 7 бар

• Расход охлаждающей жидкости: 50 л/мин

• Давление охлаждающей жидкости, подаваемой через инструмент: 30 бар

• Пистолет для подачи охлаждающей жидкости

• Подключаемая мощность: 22 кВт

Дополнительное оборудование, не входящее в комплект поставки:

• Шарнирно-ленточный конвейер для стружки KNOLL 240S-1/100 (высота разгрузки: 950 мм)

• Подготовка к установке питателя прутков (направляющие трубки Ø25 / Ø36)

• Вращающийся упор для заготовки (хвостовик 16 × 16 мм)

• Система контроля столкновений Brankamp CMS 100 (главный и противовращающийся шпиндели)

• Подающий механизм прутков FMB Turbo 5-42 XT / 3200 «C»

• В комплект входит базовый набор статических и приводных держателей инструмента
