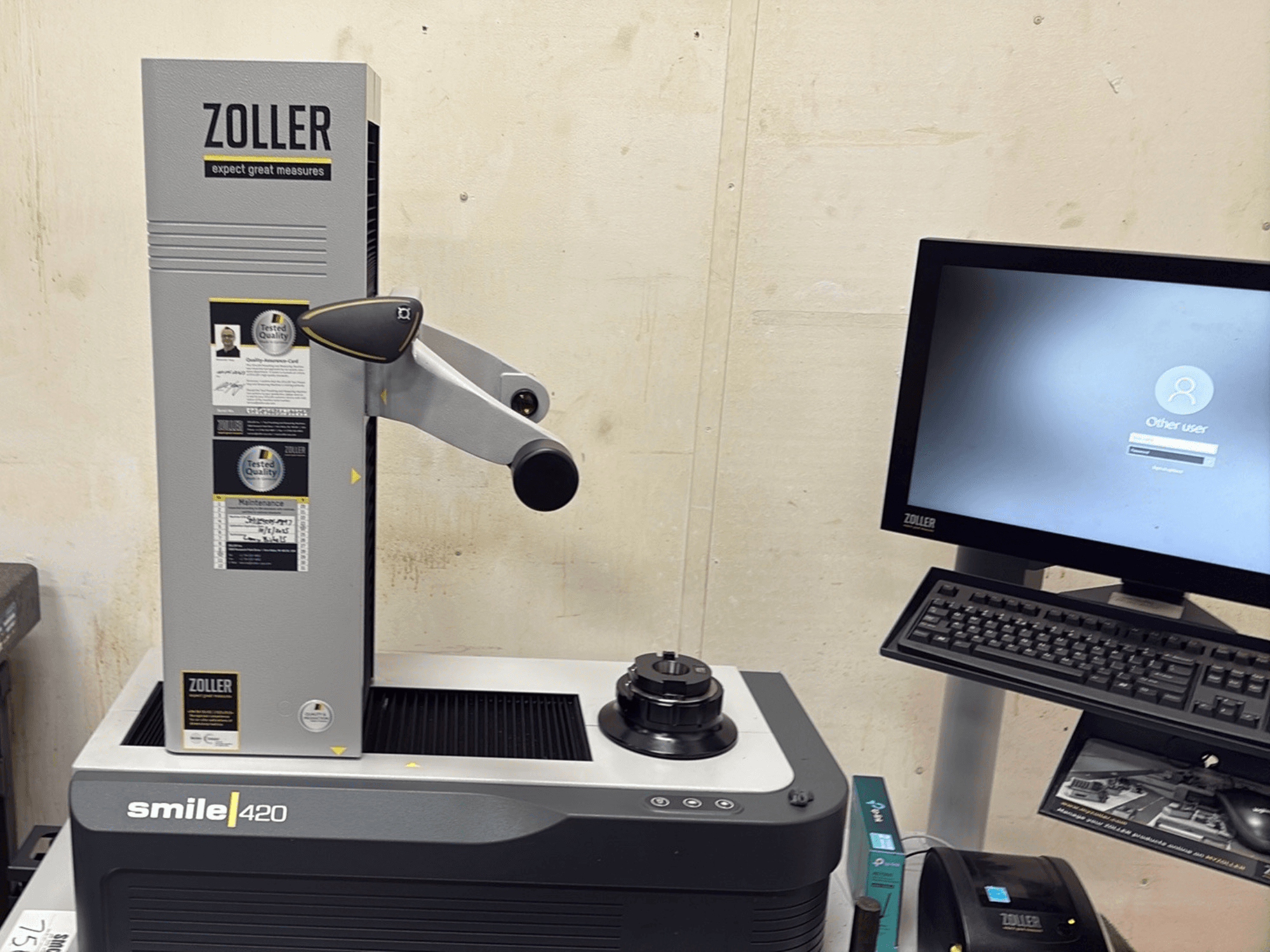

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Конструкция: Измерительная колонна из легкого сплава, эргономичный дизайн, готовность к работе в цеху

• Измерительная мощность:

  • Максимальный диаметр инструмента: 420 мм

  • Максимальная длина инструмента (Z): 420 / 600 / 800 мм (примечание: для 800 мм требуется система столов)

  • Диапазон измерения X: 210 мм

  • Диаметр зажимного приспособления: 100 мм

• Точность:

  • Разрешение дисплея: 1 мкм

  • Точность: 2 мкм

  • Концентричность: 2 мкм

  • Точность установки номинального значения: 2 мкм

• Оси:

  • До 3 осей в зависимости от конфигурации: Z (продольная), X (поперечная), C (шпиндель)

  • Моторизация оси C опционально для некоторых типов шпинделей

• Варианты привода осей:

  • Вручную с помощью одноручного устройства ZOLLER eQ

  • Ручная точная регулировка (опция)

  • Полное управление ЧПУ по осям Z/X/C (опция)

• Варианты шпинделей (высокоточные):

  • Шпиндель PCS (система силового зажима), совместимый с: SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, Hydro chucks D32-D63

  • Высокоточный шпиндель SK50

  • Универсальный шпиндель HGV-UZ

• Функции шпинделя (опция):

  • Автофокус

  • ROD - поворотный энкодер шпинделя

  • Система ограничения длины "aszm" (линейная или поворотная)

• Оптическая система (стандартный оптический держатель):

  • Камера с трансмиссионным светом

  • Поле зрения: 7,3 × 6,7 мм

  • Рабочее расстояние: 100 мм

  • Сенсор: 1/3" монохромная ПЗС-матрица

  • Контроль режущей кромки с помощью 12 красных светодиодов

Дополнительное оборудование

• Система столов (необходима для достижения длины инструмента 800 мм)
