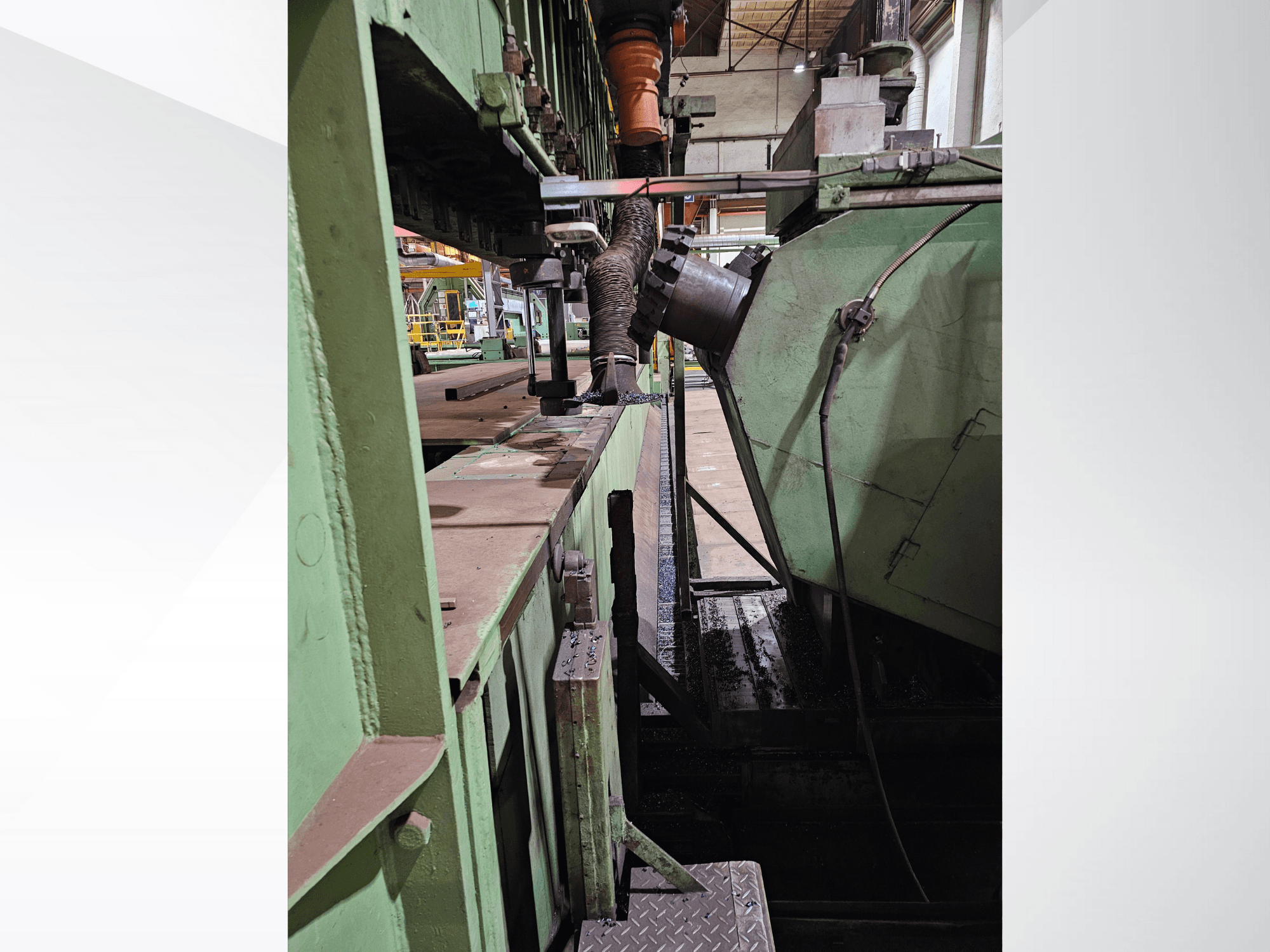

GRABENER - Single-sided sheet metal edge milling machineDE-OTH-GRA-1984-00001

Диапазон поворота фрезерного шпинделя: ±45°

Шпиндель и оснастка

• Мощность привода фрезерного шпинделя (двигатель постоянного тока): 50 кВт

• Диаметр шпинделя на переднем подшипнике: 160 мм

• Внутренний держатель инструмента: ISO 50 (DIN 2079)

• Внешний держатель инструмента: ISO 60

• Зажим инструмента: ручной через резьбовую шпильку M24

Скорости и крутящий момент

• Скорость вращения шпинделя: бесступенчатая регулировка, 2 диапазона, 50-500 об/мин

  • Диапазон 1: 50-250 об/мин

  • Диапазон 2: 100-500 об/мин

  • Приращение шага: 1:2

  • Диапазон постоянной мощности: 160 об/мин

• Максимальный крутящий момент шпинделя: 2 000 Нм

• Максимальная скорость поворота шпинделя: 2°/сек

Подачи

• Фрезерная подача по X: 40-4,000 мм/мин (бесступенчатая регулировка)

• Быстрая траверса по X: 8 000 мм/мин

• Скорость регулировки Y/Z: 20-500 мм/мин (бесступенчатая регулировка)

• Быстрая траверса Y/Z: 1 000 мм/мин

Точность

• Точность отображения/позиционирования (3 оси): 0,1 мм

Электрическое

• Рабочее напряжение: 380 В, 50 Гц

• Напряжение управления: 220 В

Расстояния и размеры

• Зажимной стол до выдвинутой горизонтальной оси шпинделя: 500 мм

• Опора щеки (пол) до центра шпинделя в вертикальном центральном положении: 1 300 мм

• Зажимной стол до центра опорной направляющей: 2 300 мм

• Длина щеки и опорной направляющей: 16 800 мм
