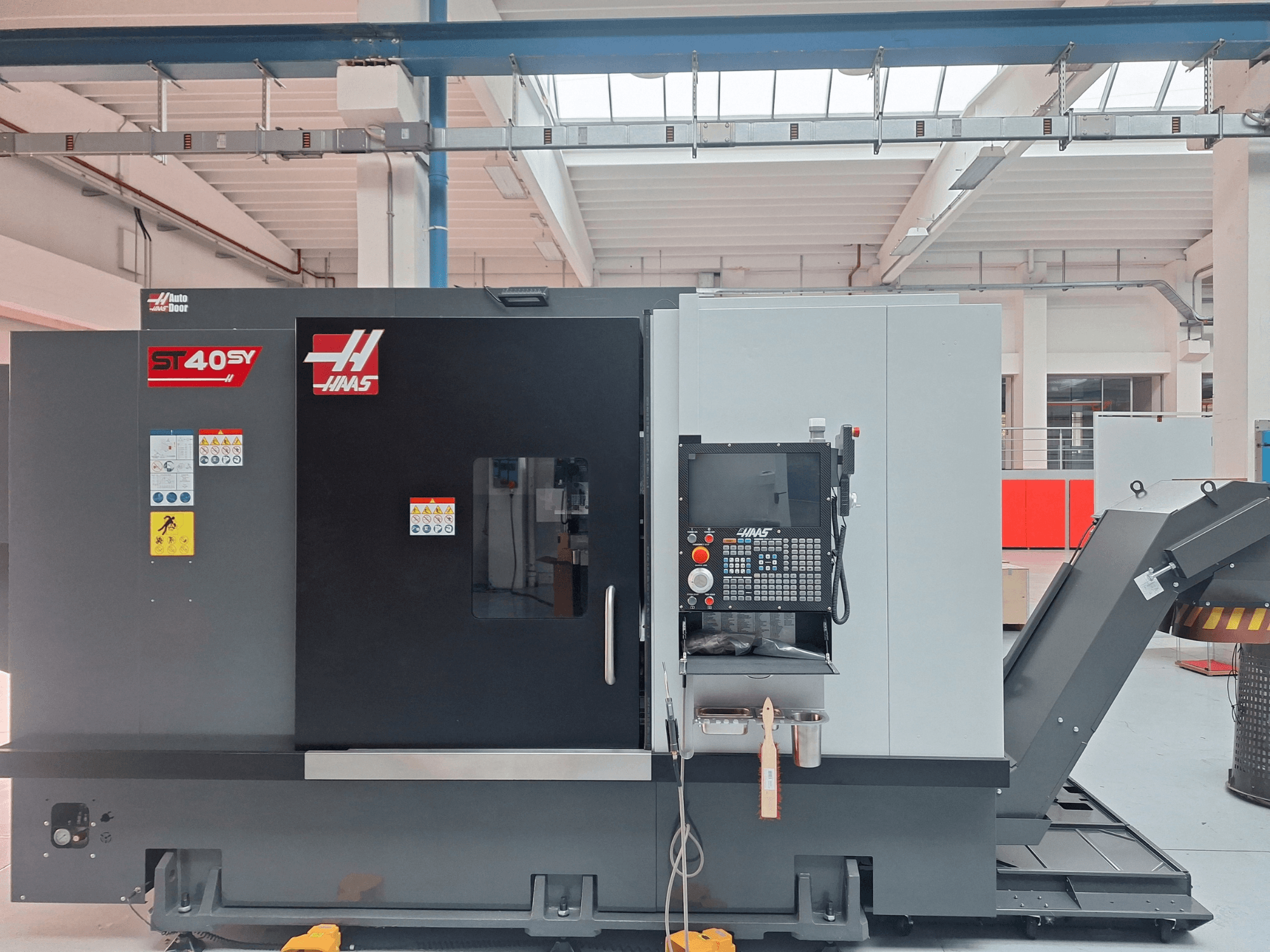

HAAS - ST-40SYIT-TUR-HAA-2025-00001

• Рабочее время: 0

• Выставочный станок

• Размер патрона: 15,0 дюйма / 381 мм

• Максимальный радиус поворота заготовки: 35,5 дюйма / 902 мм

• Максимальный диаметр резания (с револьверной головкой BMT75): 27,50 дюйма / 699 мм

• Максимальная длина реза: 28,0 дюймов / 711 мм

• Диаметр обрабатываемого прутка: 4,00 дюйма / 102 мм

• Скорость перемещения по оси X: 472 ipm / 12,0 м/мин

• Скорость быстрого перемещения по оси Y: 472 ipm / 12,0 м/мин

• Скорость перемещения по оси Z: 710 ipm / 18,0 м/мин

• Максимальное усилие по оси X: 5500 фунтов силы / 24 465 Н

• Максимальное усилие по оси Y: 2300 фунтов силы / 10 231 Н

• Максимальное усилие по оси Z: 9000 фунтов-сила / 40 034 Н

• Прямой конец шпинделя: A2-8

• Система привода: 2-ступенчатая коробка передач

• Максимальный крутящий момент шпинделя: 1400,0 фут-фунтов при 150 об/мин / 1898,0 Нм при 150 об/мин

• Диаметр отверстия шпинделя: 4,62 дюйма / 117,3 мм

• Система привода в опции XP: 2-ступенчатая коробка передач

• Максимальная мощность в варианте XP: 55,0 л.с. / 41,0 кВт

• Максимальная скорость (опция XP): 2400 об/мин

• Максимальный крутящий момент опции XP: 2100,0 фут-фунтов при 150 об/мин / 2847,0 Нм при 150 об/мин

• Максимальная мощность оси C главного шпинделя: 5,0 л.с. / 3,7 кВт

• Максимальная скорость оси C главного шпинделя: 49 об/мин

• Позиционирование оси C главного шпинделя: ± 0,01°

• Диаметр тормоза оси C главного шпинделя: 21,5 дюйма / 546 мм

• Удерживающий момент тормоза оси C главного шпинделя: 450 фут-фунтов-сила / 610 Нм

• Конус задней бабки: MT5

• Ход задней бабки: 26,0 дюймов / 660 мм

• Максимальное усилие задней бабки (Acme): 3 000 фунт-сил / 13 345 Н

• Минимальное усилие задней бабки (Acme): 200 фунт-сил / 890 Н

• Количество инструментов в револьверной головке: 12 позиций

• Время индексации револьверной головки (один инструмент): 2 с

• Оснащение револьверной головки: BMT75

• Максимальная скорость приводного инструмента: 4000 об/мин

• Оснащение приводного инструмента: BMT75

• Емкость системы охлаждения: 95 галлонов / 360 л

• Требования к подаче сжатого воздуха: 4 куб. футов/мин при давлении 100 фунтов на кв. дюйм / 113,0 л/мин при давлении 6,9 бар

• Встроенный воздушный шланг: 3/8 дюйма

• Минимальное давление воздуха: 80 psi / 5,5 бар

• Входное напряжение переменного тока (3 фазы) — низкое: 220 В переменного тока

• Сила тока при полной нагрузке (3 фазы) — низкая: 70 А (стандартная комплектация) / 105 А (опция XP)

• Входное напряжение переменного тока (3 фазы) — высокое: 440 В переменного тока

• Сила тока при полной нагрузке (3 фазы) — высокая: 35 А (стандартная комплектация) / 53 А (опция XP)

• Размеры поддона для внутренних перевозок: 217,0 дюймов × 95,0 дюймов × 116,0 дюймов / 551 см × 241 см × 295 см

• Размеры экспортной тары: 217,0 дюймов × 95,5 дюймов × 120,5 дюймов / 551 см × 243 см × 306 см

• Вес экспортной ящичной упаковки: 22 141 фунт / 10 043,0 кг

Дополнительное оборудование

• Конвейер для стружки

• Пульт дистанционного управления / пульт ЧПУ

• Функция автоматического открывания двери

• Держатели приводных инструментов Eppinger Preci-Flex

• 3-кулачковый патрон Samchully

• Устройство для настройки инструмента / щуп

• Шланг для подачи охлаждающей жидкости/воздуха
