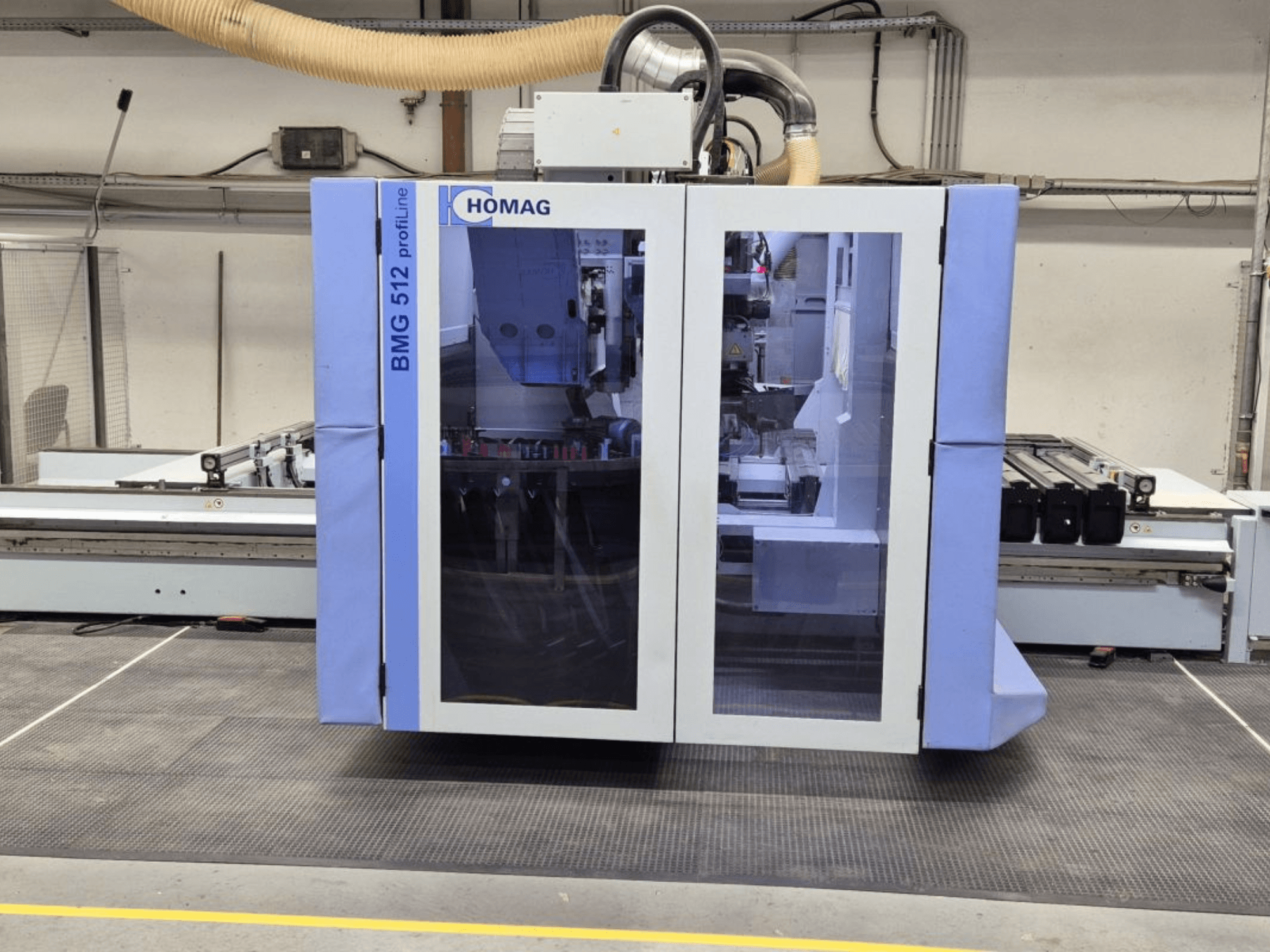

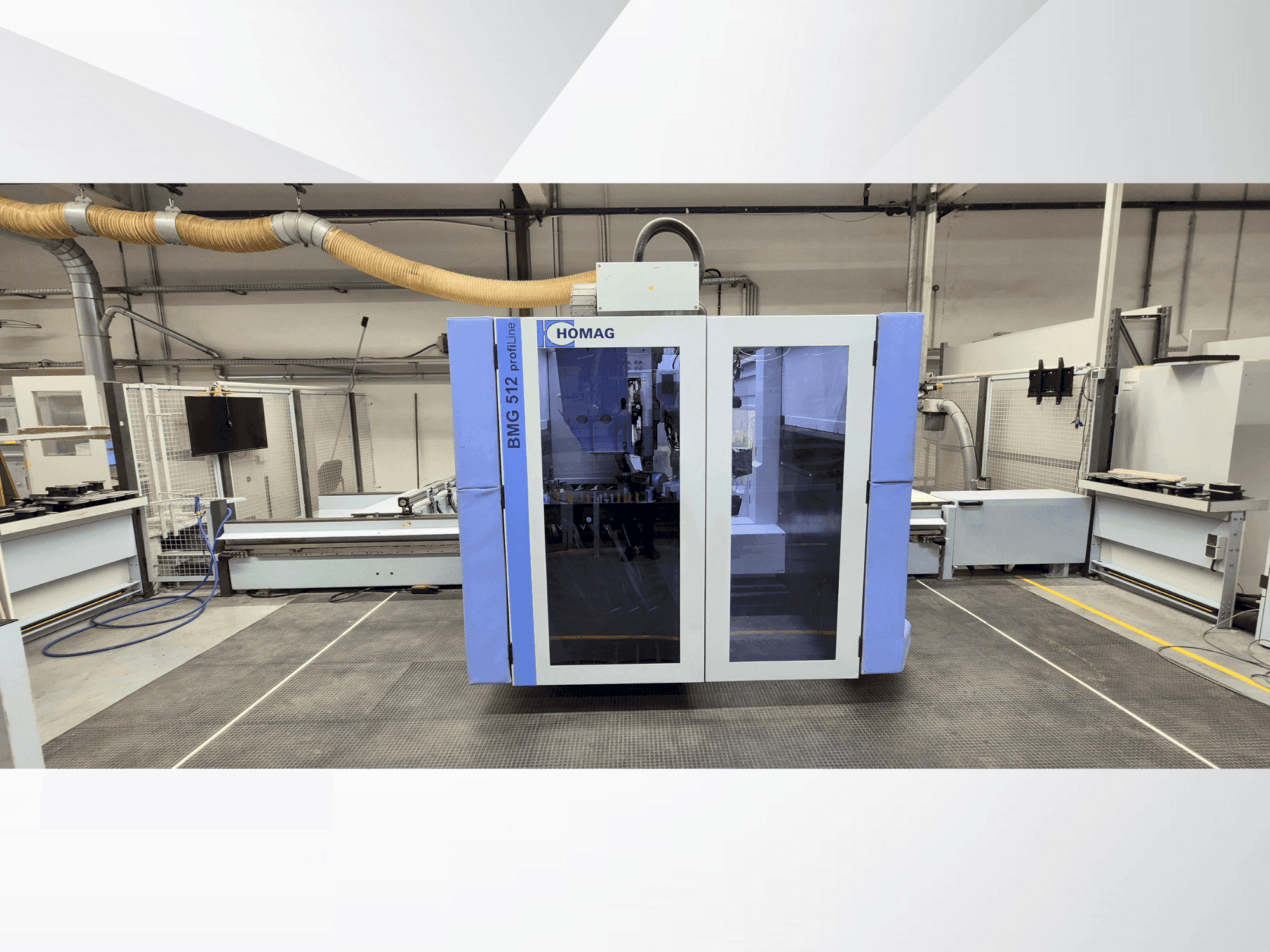

HOMAG - PROFI BMG 512/40/12/V/ADE-CNC-HOM-2016-00001

Дополнительная информация

Заготовка

• Длина: 4000 мм для одиночного размещения / 2250 мм для маятникового размещения

• Ширина: 1450 мм для всех узлов и переднего упора

• Максимальная толщина заготовки: 300 мм (с учетом зажимных устройств)

• До 60 мм со стандартными зажимами без ограничений для узлов и вытяжки.

Стол

• Автоматический консольный стол

• Автоматически регулируемый консольный стол

• 8 консолей Y = 1500 мм

• 16 боковых и упорных штифтов 140 мм, с электромеханическим управлением

• Динамическое распределение пространства для оптимального использования в маятниковом режиме

• Различные двойные вакуумные зажимы

• Без вакуумного насоса; подается через вакуумную систему со стороны здания

Инструменты

• 18-кратная дисковая система смены инструментов

Главный привод

• Шпиндель обработки: 12 кВт (работа S6) / 9,5 кВт (работа S1)

• Шпиндель с гибридными подшипниками

• Вращение с частотным регулированием: 0 - 24000 об/мин

• Автоматическое снижение подачи при уменьшении скорости вращения шпинделя

Узел впрыска

• Узел склеивания POWEREDGE

• Узел склеивания для приклеивания кромок на 360° в стыковых соединениях

• Нанесение клея с помощью валика на кромочный материал

• 1 прижимной ролик Ø 50 мм, 1 последующий ролик Ø 35 мм

• Макс. высота кромки: 65 мм

• Толщина кромки: 0,4 - 3 мм (шпон 0,4 - 2 мм / ПВХ 1,0 - 2 мм)

• Сопло горячего воздуха для нагрева толстых кромок на малых радиусах, управляемое через ЧПУ

Управление станком

• POWERCONTROL PC 86 POWERTOUCH

• С 21,5" Full-HD мультитач дисплеем

• WoodWOP для графического, диалогового создания программ ЧПУ

• Диагностическая система WOODSCOUT

Дополнительное оборудование

• Интерфейс для устройства FLEX 5

• Ось C с интерфейсом устройства

• Неограниченный диапазон поворота

• Соединительный элемент для автоматической смены инструмента на установке FLEX 5

• Сверлильная головка

• 21 шпиндель V17 / H4 / S0 / 90°

• 17 вертикальных сверлильных шпинделей с системой быстрой смены

• Т-образное расположение: 7 шпинделей в направлении Y / 11 шпинделей в направлении X

• 4 горизонтальных шпинделя с пилой 0 / 90°

• Станция предварительного раскроя

• Перемещается вместе с порталом обработки (ось X)

• Пила / блок обрезки для смены инструмента

• Комбинированный блок обрезки и скругления углов, с сенсорным управлением

• Комбинированное устройство для обрезки заподлицо / тянущий нож

Дополнительная информация

• Бак для охлаждающей жидкости для обрабатывающего шпинделя

• Встроенный транспортер для стружки, разгрузка влево

Примечание: Технические данные и описания носят исключительно информационный характер и не являются обязательными.
