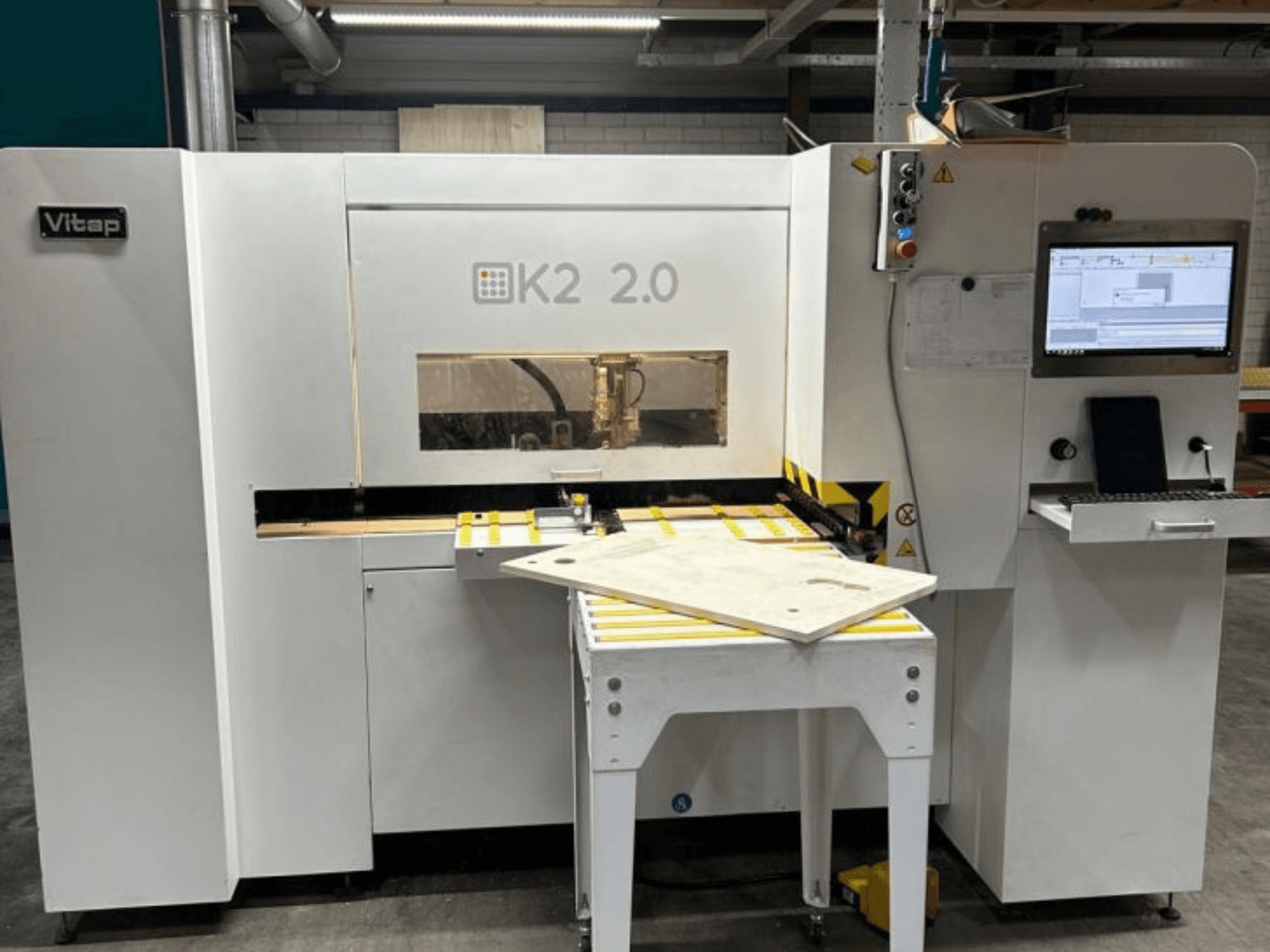

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Подержанный сверлильно-фрезерный станок с ЧПУ

Марка: Vitap

Модель: Point K2 TOP 2.0

Год выпуска: 2018

Непрерывная обработка, обработка заготовки снизу и автоматический возврат заготовки оператору

3 управляемые оси:

Ось X — непрерывная подача заготовки с помощью системы DDT (Dual Dynamic Transport System) с бесщеточным двигателем

Ось Y — перемещение сверлильной головки

Ось Z — сверление

- Двойная точка отсчета «0»: лазер нового поколения для определения начала и конца заготовки.

Программа может перенастроить сверление снизу для достижения идеальной ровности на вертикальных и горизонтальных заготовках.

Лазерная система состоит из передатчика и приемника, что позволяет исключить погрешности при работе с материалами с темными краями.

- Боковые упоры с роликами, состоящие из неподвижной и подвижной частей, механический цифровой индикатор с автоматической привязкой к нулевому упору для снятия слоя толщиной до 3 мм на нулевой линии

- Устройство постоянного бокового зажима для точного позиционирования на линии «0».

- Задний выход заготовки

- Автоматический 4-позиционный сменщик инструмента

- Отсутствие ограничений по длине заготовки

- 19-дюймовый TFT-монитор с разрешением 5/4

- Промышленный ПК

- Интерфейс оператора WSC с функциями Lister, параметрическим инструментом и параметрической настройкой

- Графическое программирование CAD TPA EDI32, базовая версия

- USB-порт

- Сохранение всех файлов

- Программирование макросов

- Импорт файлов DXF

Технические характеристики

Количество независимых вертикальных шпинделей: 12

Количество независимых горизонтальных шпинделей по оси X: (2+2)

Количество горизонтальных сверлильных шпинделей по оси Y: (2+2)

1 пила (Ø 100 мм)

Электрошпиндель мощностью 5 кВт с конусом ISO 30 (12 000–24 000 об/мин)

Максимальный вес заготовки: 80 кг

Максимальные размеры заготовки: по оси X — без ограничений, по оси Y — 1200 мм, по оси Z — 50 мм

Минимальные размеры заготовки: X 270, Y 185 (70°), Z 4 мм

Скорость подачи: 25 м/мин

Частота вращения шпинделя: 3500 об/мин

Максимальный диаметр горизонтального инструмента: 12 мм

Максимальная глубина горизонтального сверления по осям X и Y: 30 мм

Максимальная глубина вертикального сверления: 45 мм

Максимальный диаметр вертикального инструмента: 35 мм

Расход воздуха: 2000 м³/ч

Скорость вытяжки: 30 м/с

Выпускные отверстия: 2x Ø 100 мм + 1x Ø 50 мм

Мощность двигателя: 1,7 кВт

Давление сжатого воздуха: 7 бар

Макс. расход воздуха: 60 Нл/мин

СТАНДАРТЫ CE

- Офисное программное обеспечение - Лицензия

- Регулируемая нулевая точка для 4-сторонней формовки

- Соответствует требованиям CE

- По состоянию на 28 мая 2026 г.: примерно 500 часов работы, установлен новый ПК

Примечание:

Технические характеристики и описания являются копиями оригинального подтверждения заказа. Информация предоставляется исключительно в информационных целях и не является обязательной к исполнению.
