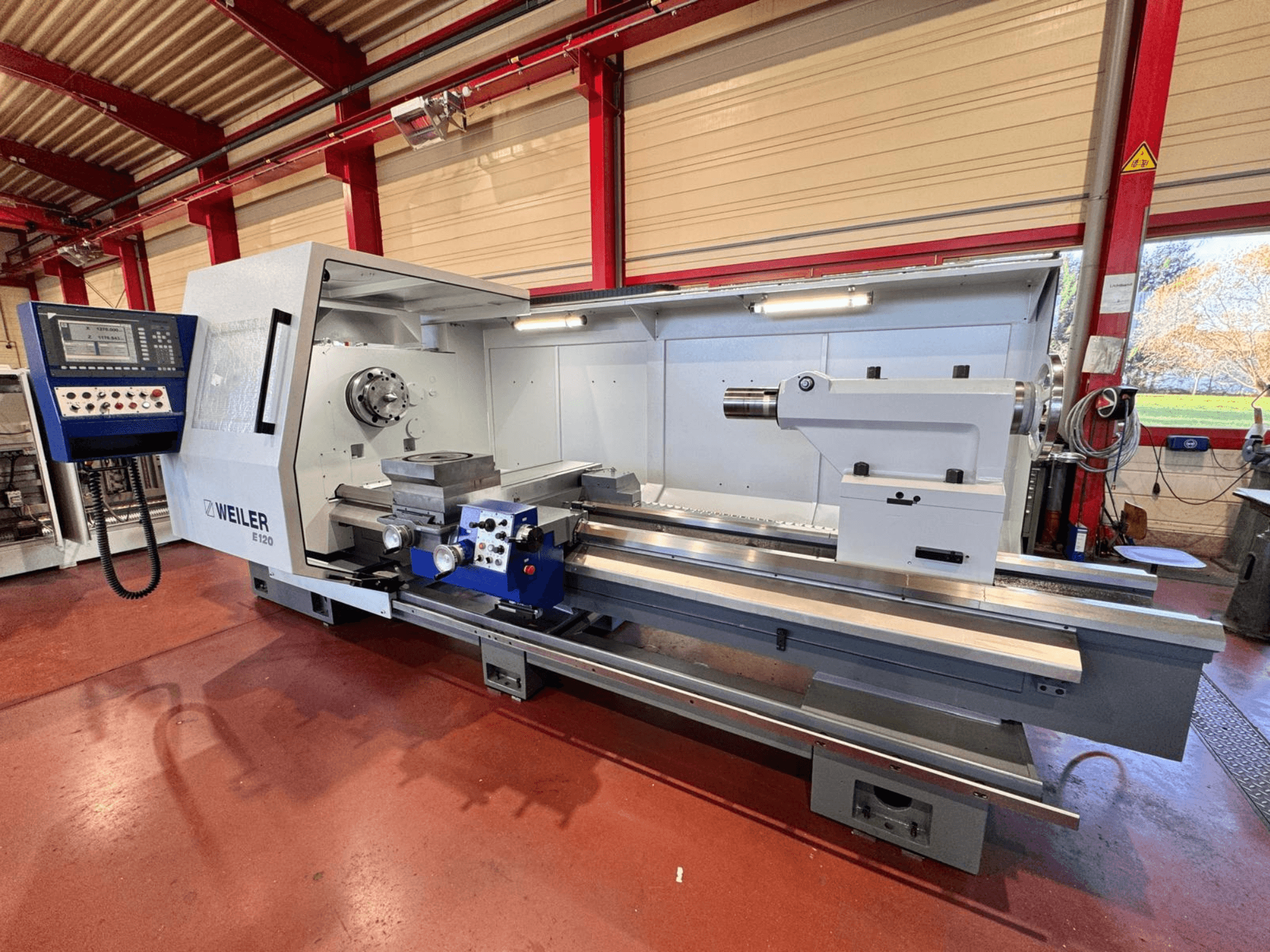

Weiler - E120x3000DE-TUR-WEI-2001-00002

• полностью реконструирован в 2025 году

• Рабочая зона:

  • Межосевое расстояние: 3000 мм

  • Высота между центрами: 600 мм

  • Диаметр поворота над станиной: 1200 мм

  • Диаметр поворота над поперечным суппортом: 830 мм

  • Ход поперечного суппорта: 590 мм

  • Длина направляющей суппорта станины: 860 мм

  • Поперечное сечение токарного инструмента (В × Ш): 40 × 40 мм

  • Держатель инструмента: Parat, размер 4

• Токарный шпиндель:

  • Головка шпинделя DIN 55027 / 55026, размер 15

  • Отверстие шпинделя: 165 мм

  • Конус главного шпинделя: метрический 171

• Главный привод:

  • Мощность привода (60 % / 100 % ED): 45 / 37 кВт

  • Макс. крутящий момент шпинделя: 8000 Нм

  • Диапазон скоростей 1-й ступени редуктора: 1–280 об/мин

  • Диапазон скоростей 2-й ступени редуктора: 4–900 об/мин

• Задняя бабка:

  • Диаметр пиноли: 140 мм

  • Ход пиноли: 300 мм

  • Внутренний конус пиноли: MK 6

• Габаритные размеры и масса станка:

  • Общая длина: 5400 мм (без конвейера для стружки), 6535 мм (с конвейером для стружки)

  • Габаритная ширина: 2600 мм

  • Полная высота: 2120 мм

  • Вес станка: 11 500 кг

• Услуги по капитальному ремонту:

  • Закалка и шлифовка всех направляющих станины

  • Шлифование направляющих задней бабки

  • Капитальный ремонт всего узла станины и поперечного суппорта (шлифование/скребление всех направляющих)

  • Замена скользящей накладки суппорта станины

  • Восстановление или замена накладки шпоночных пазов и нижних направляющих

  • Замена всех скребков

  • Замена всех ремней

  • Капитальный ремонт узла главного шпинделя в передней бабке

  • Замена оси X, включая подшипники

  • Восстановление оси Z, включая подшипники

  • Капитальный ремонт пиноли задней бабки (перешлифовка конуса MK 6), замена шпинделя и гайки

  • Регулировка системы закрепления инструмента

  • Замена двигателя главного шпинделя

  • Проверка вспомогательных двигателей (осей X и Z)

  • Капитальный ремонт имеющихся защитных устройств (сдвижной кожух/защита зажимных губок)

  • Замена всех поворотных, рычажных и концевых выключателей

  • Замена датчика положения шпинделя и маховика

  • Замена подвижных кабелей и шлангов охлаждающей жидкости в рабочей зоне

  • Замена централизованного смазочного агрегата

  • Обновление энергетических цепей

  • Окраска в соответствии с техническими требованиями (стандартная текстурированная окраска в цвета «базальт» и «светло-серый»)

  • Сборка и проверка геометрических параметров станка в соответствии с DIN 8605

Дополнительное оборудование

• 1 шт. подержанного токарного патрона Ø630 мм с различными губками

• 1 шт. подержанной торцевой плиты Ø1100

• 1 шт. подвесного суппорта, б/у, макс. Ø300

• 1 шт. подержанного конвейера для отвоза стружки
