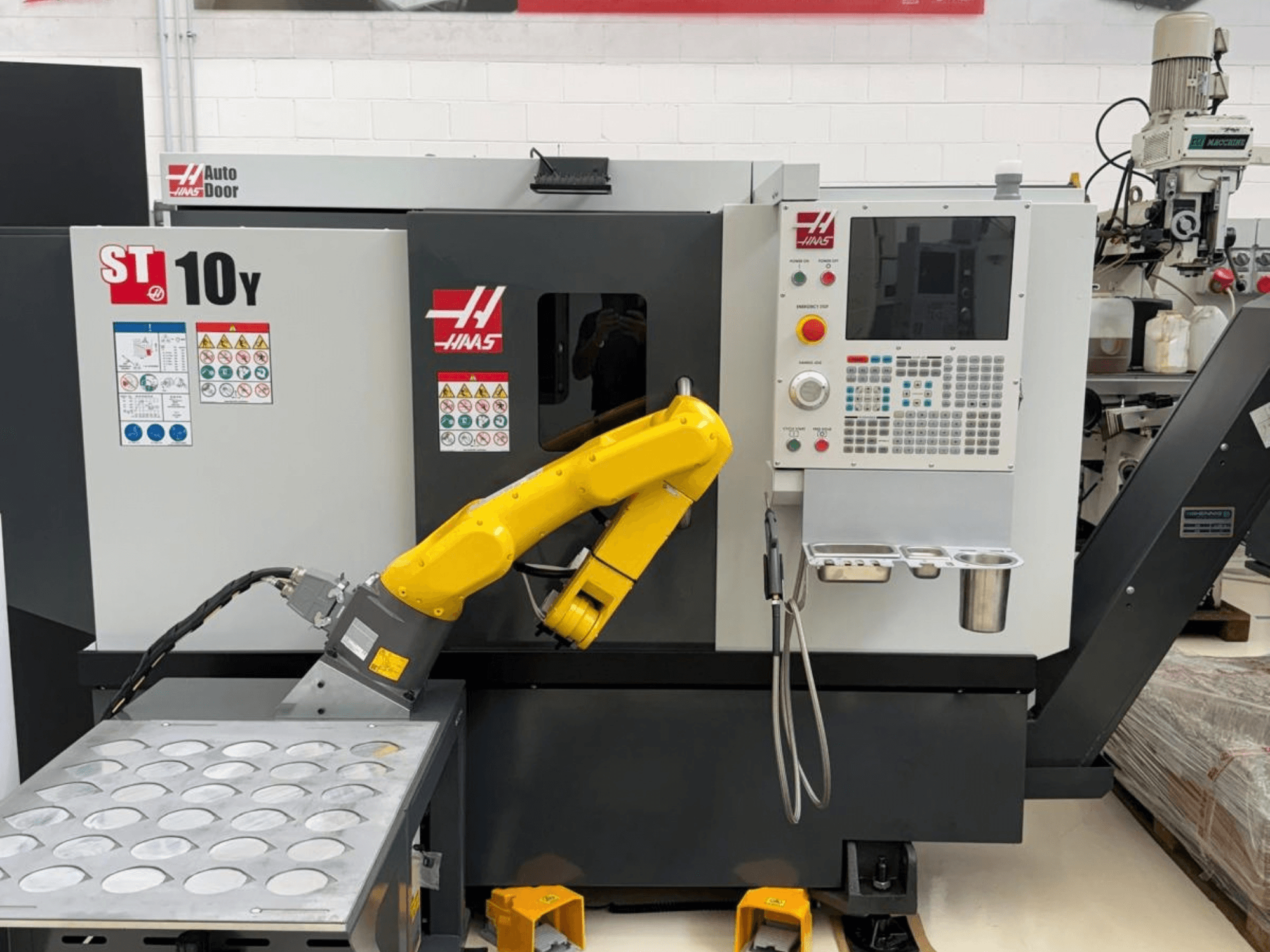

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Рабочее время: 0

• Выставочный станок

• Размер патрона: 6,5 дюйма / 165 мм

• Максимальный радиус поворота заготовки: 16,5 дюйма / 419 мм

• Максимальный диаметр реза: 11,00 дюймов / 279 мм (с револьверной головкой BMT45)

• Максимальная длина реза: 16,0 дюймов / 406 мм

• Вместимость прутка: 1,75 дюйма / 44 мм

• Скорость быстрого перемещения по оси X: 472 ipm / 12,0 м/мин

• Скорость быстрого перемещения по оси Y: 472 дюймов/мин / 12,0 м/мин

• Скорость перемещения по оси Z: 1200 ipm / 30,5 м/мин

• Максимальное усилие по оси X: 2400 фунтов силы / 10 676 Н

• Максимальное усилие по оси Y: 2300 фунтов силы / 10 231 Н

• Максимальное усилие по оси Z: 3700 фунтов-сила / 16 458 Н

• Прямой конец шпинделя: A2-5

• Максимальный крутящий момент шпинделя: 75,0 фут-фунтов при 1300 об/мин / 102,0 Нм при 1300 об/мин

• Внутренний диаметр тяговой трубы: 1,81 дюйма / 46 мм

• Внутренний диаметр шпинделя: 2,31 дюйма / 58,7 мм

• Максимальная скорость оси C главного шпинделя: 60 об/мин

• Позиционирование оси C главного шпинделя: ± 0,02°

• Размер патрона вспомогательного шпинделя: 5,3 дюйма / 135 мм

• Максимальная скорость вращения вспомогательного шпинделя: 6000 об/мин

• Конус задней бабки: MT3

• Ход гидравлической пиноли задней бабки: 3,8 дюйма / 95 мм

• Количество позиций револьверной головки: 12 позиций (BMT45)

• Максимальная скорость приводного инструмента: 4000 об/мин

• Емкость системы смазки: 30 галлонов / 114 л

• Требуемый расход воздуха: 4 куб. футов/мин при 100 фунтов на кв. дюйм / 113,0 л/мин при 6,9 бар

• Вес при отгрузке: 7900 фунтов / 3584,0 кг

Дополнительное оборудование

• Максимальная грузоподъемность запястья робота: 15,4 фунта / 7 кг

• Радиус действия комплекта робота: 35,9 дюйма / 911 мм

• Повторяемость робототехнического комплекта: 0,0004 дюйма / 0,010 мм

• Максимальный вес детали при использовании одного захвата робота: 7,9 фунта / 3,6 кг

• Максимальный вес детали при использовании двойного захвата робота: 5,0 фунта / 2,3 кг на каждый захват
