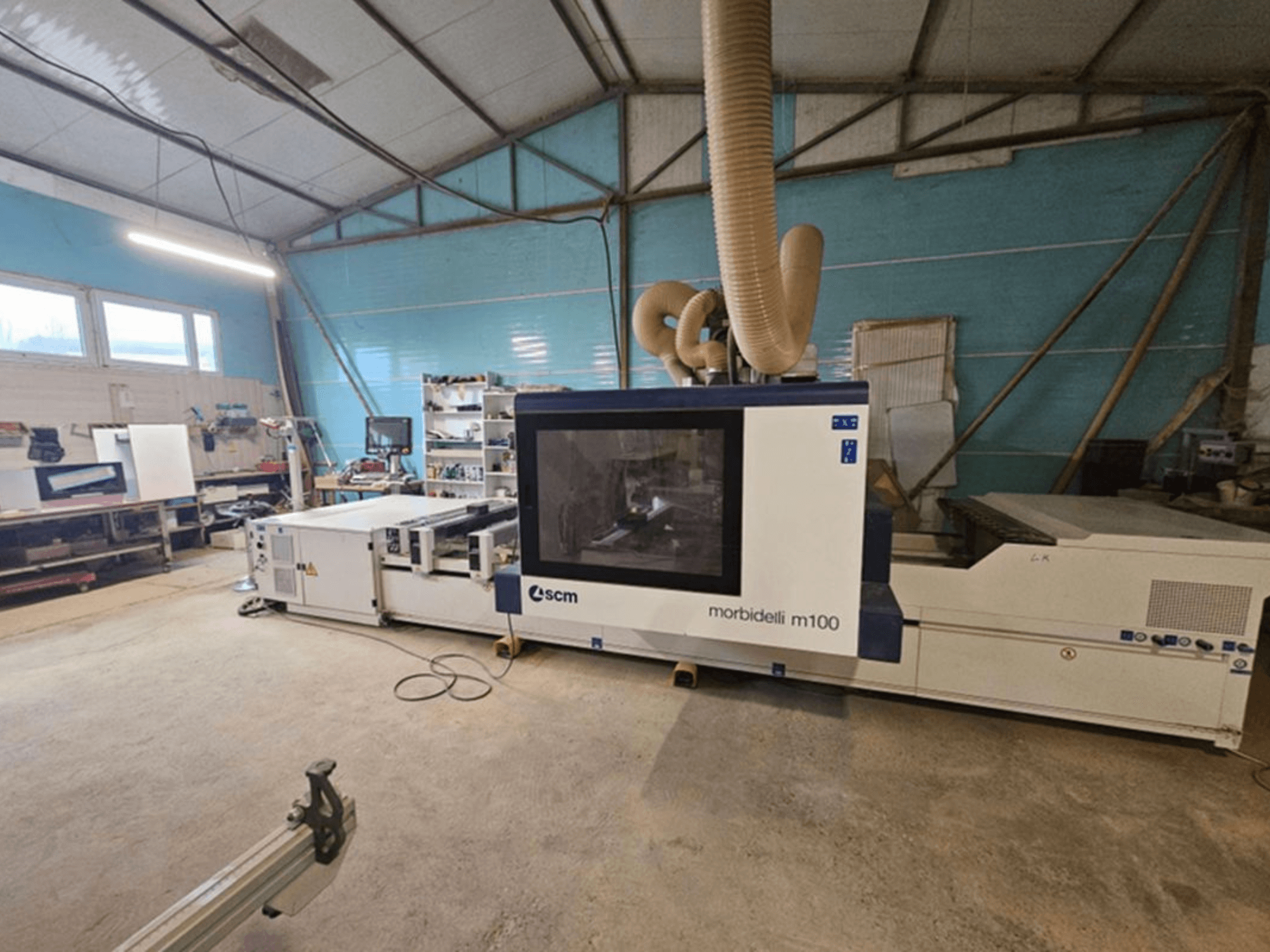

SCM - MORBIDELLI M 100RO-CNC-SCM-2019-00002

• Год выпуска/срок эксплуатации: Приобретено в 2019 году; примерно 2 000 часов наработки

• Оси/возможности: 3/4/5-осевая обработка; сверление (вертикальное и горизонтальное с 4 сторон), фрезерование, прорезание канавок, обработка кромок; система безопасности PRO-SPACE

• Рабочая зона: X 3110 мм; Y 1620 мм; проход по оси Z 180 мм; проход по оси Y 1900 мм; длина маятника 1400 мм

• Рабочий стол: рабочий стол TV FLEX 1600, 6 подвижных стоек/опор, 6 поперечин; стандартные положения стоек 6–12; длина подвижной стойки 1600 мм; 12 фиксированных вакуумных присосок (145 × 145 × 75 мм); подготовка для 6 пневматических зажимов; 4 пневматических устройства для загрузки/поддержки панелей; 8 задних ограничителей; 8 промежуточных ограничителей; левая боковая опорная точка + лазер для профильных деталей

• Конструкция/механика: сварная стальная рама; линейные направляющие с подшипниками рециркуляционного типа; ось X — подвижные штанги, ось Y — портал с зубчатой рейкой и шестерней с обеих сторон, ось Z — шарико-винтовой привод; позиционирование под управлением ЧПУ

• Скорости: максимальная векторная скорость по осям XY (PRO-SPACE) 56 м/мин; скорость вращения сверлильных шпинделей до 8 000 об/мин; скорость вращения электрошпинделя до 24 000 об/мин

• Сверлительный агрегат: группа F23L с 13 вертикальными шпинделями (7 правых + 6 левых), 10 горизонтальными шпинделями (4+3 по оси X, 2 по оси Y); встроенная пила в направлении X, Ø 125 мм, 2,2 кВт; пневматический ход включения/выключения 75 мм; инвертор для программируемой скорости

• Главный шпиндель: 5-осевой электрошпиндель Hiteco JQX, HSK F63, с жидкостным охлаждением, керамические подшипники; класс мощности ~10 кВт (S6 до ~15 кВт), 24 000 об/мин

• Устройства смены инструмента: заднее TRB 14 (14 позиций; ход 350 мм; шаг 115 мм; инструменты до Ø240 мм; общий вес 70 кг); Передний FAST 14 (14 позиций; инструменты до Ø130 мм в отдельных гнездах; макс. 8 кг/инструмент; общий вес 24 кг)

• Управление/программное обеспечение: Windows 7; 21,5-дюймовый дисплей FHD; клавиатура/мышь + панель станка; система ЧПУ Maestro CAD/CAM (параметрическое/графическое программирование, импорт DXF, графические файлы ISO, моделирование); мобильный сенсорный пульт TECPAD 7"; пульт дистанционного управления вдоль станка

• Вакуум: стандартный вакуумный насос (входит в комплект станка); централизованная автоматическая смазка

• Энергоснабжение: Установленная мощность 23 + 28,5 кВА; сжатый воздух 450 NL/мин; требования к пылеудалению: 4500 м³/ч, 25 м/с, выпускной патрубок Ø250 мм; централизованная/оптимизированная система пылеудаления с регулируемым конвейером и группированными выпускными отверстиями

• Безопасность/стандарты: концепция PRO-SPACE (без передних фотоэлементов/боковых ограждений в соответствии с предложением), соответствие требованиям CE, аварийные остановки и ограждённые зоны в соответствии с нормами ЕС

Дополнительное оборудование

• Дополнительный вакуумный насос: 1 x 90 м³/ч

• Дополнительный аппаратный ключ для Xilog/Maestro (USB)
