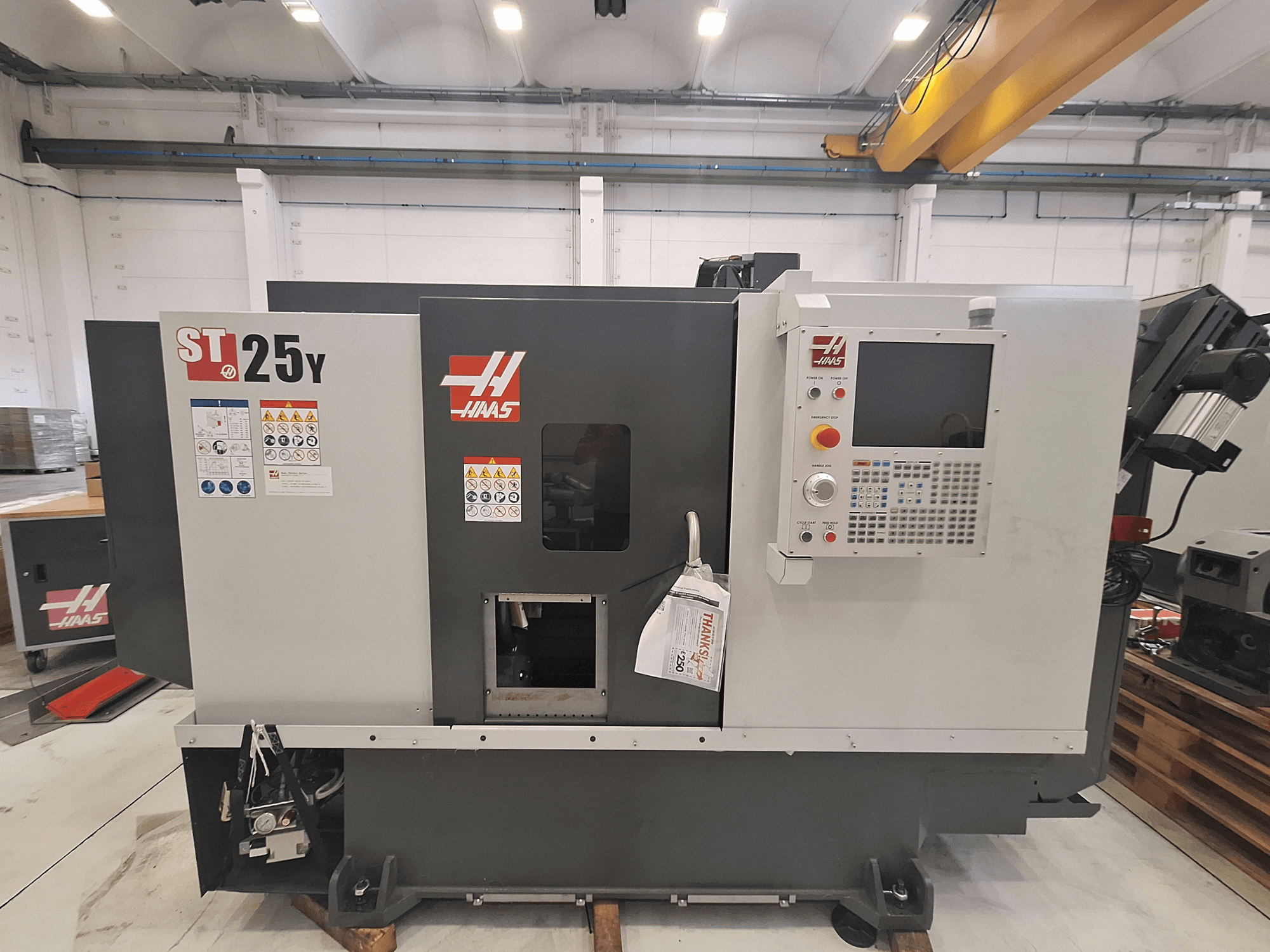

HAAS - ST-25YIT-TUR-HAA-2022-00002

Наработка: 0 (выставочный образец)

Размер патрона: 10,0 дюймов / 254 мм

Максимальный диаметр заготовки: 21,0 дюйма / 533 мм

Максимальный диаметр реза (с револьверной головкой BMT65): 11,75 дюйма / 298 мм

Максимальная длина реза: 22,5 дюйма / 572 мм

Диаметр обрабатываемого прутка: 3,00 дюйма / 76 мм

Скорость перемещения (X / Y / Z): 472 ipm (12,0 м/мин) / 472 ipm (12,0 м/мин) / 945 ipm (24,0 м/мин)

Максимальное усилие подачи (X / Y / Z): 4100 фунтов-сила (18 238 Н) / 2300 фунтов-сила (10 231 Н) / 5100 фунтов-сила (22 686 Н)

Передняя часть шпинделя: A2-6

Максимальный крутящий момент шпинделя: 300,0 фут-фунтов при 500 об/мин / 407,0 Нм при 500 об/мин

Диаметр отверстия шпинделя: 3,50 дюйма / 88,9 мм

Максимальная номинальная мощность оси C главного шпинделя: 5,0 hp / 3,7 kW

Максимальная скорость оси C главного шпинделя: 60 об/мин

Позиционирование оси C главного шпинделя: ± 0,01°

Диаметр тормоза оси C главного шпинделя: 13,9 дюйма / 353 мм

Удерживающий момент тормоза оси C главного шпинделя: 250 фут-фунтов / 339 Нм

Размер патрона вспомогательного шпинделя: 5,3 дюйма / 135 мм

Передняя часть вспомогательного шпинделя: A2-5

Максимальная скорость вращения вспомогательного шпинделя: 6000 об/мин

Максимальная скорость синхронизации вспомогательного шпинделя с главным шпинделем: 3400 об/мин

Глубина горловины патрона вспомогательного шпинделя: Ø 1,30 дюйма x 1,37 дюйма / Ø 33,0 мм x 34,8 мм

Отверстие тягового стержня вспомогательного шпинделя (несквозное): Ø 1,00 дюйма x 4,50 дюйма в глубину / Ø 25,4 мм x 114,3 мм в глубину

Отверстие вспомогательного шпинделя (без патрона и тяги): 1,50 дюйма / 38,1 мм

Момент встроенного тормоза вспомогательного шпинделя: 17 футов-фунтов / 23 Н·м

Точность ориентации вспомогательного шпинделя: ± 0,02°

Ускорение подшпинделя (ось B): 400 ipm / 10 м/мин

Инструменты с наружным и внутренним диаметром: любая комбинация

Задний зазор расточного штанга: 4,00 дюйма / 102,0 мм

Максимальная скорость вращения приводного инструмента: 4000 об/мин

Интерфейс приводного инструмента: BMT65

Емкость системы охлаждения: 55 гал / 208 л

Требования к воздуху: 4 куб. футов в минуту при давлении 100 фунтов на квадратный дюйм / 113,0 л/мин при давлении 6,9 бар

Встроенный воздушный шланг и муфта: 3/8 дюйма

Минимальное давление воздуха: 80 psi / 5,5 бар

Система привода: прямой привод, ременная передача

Требования к электропитанию: низкое напряжение 220 В переменного тока при 70 А / высокое напряжение 440 В переменного тока при 35 А (3 фазы)

Габаритные размеры при транспортировке (внутри страны): 142,0 дюйма × 90,0 дюйма × 92,0 дюйма / 361 см × 229 см × 234 см
