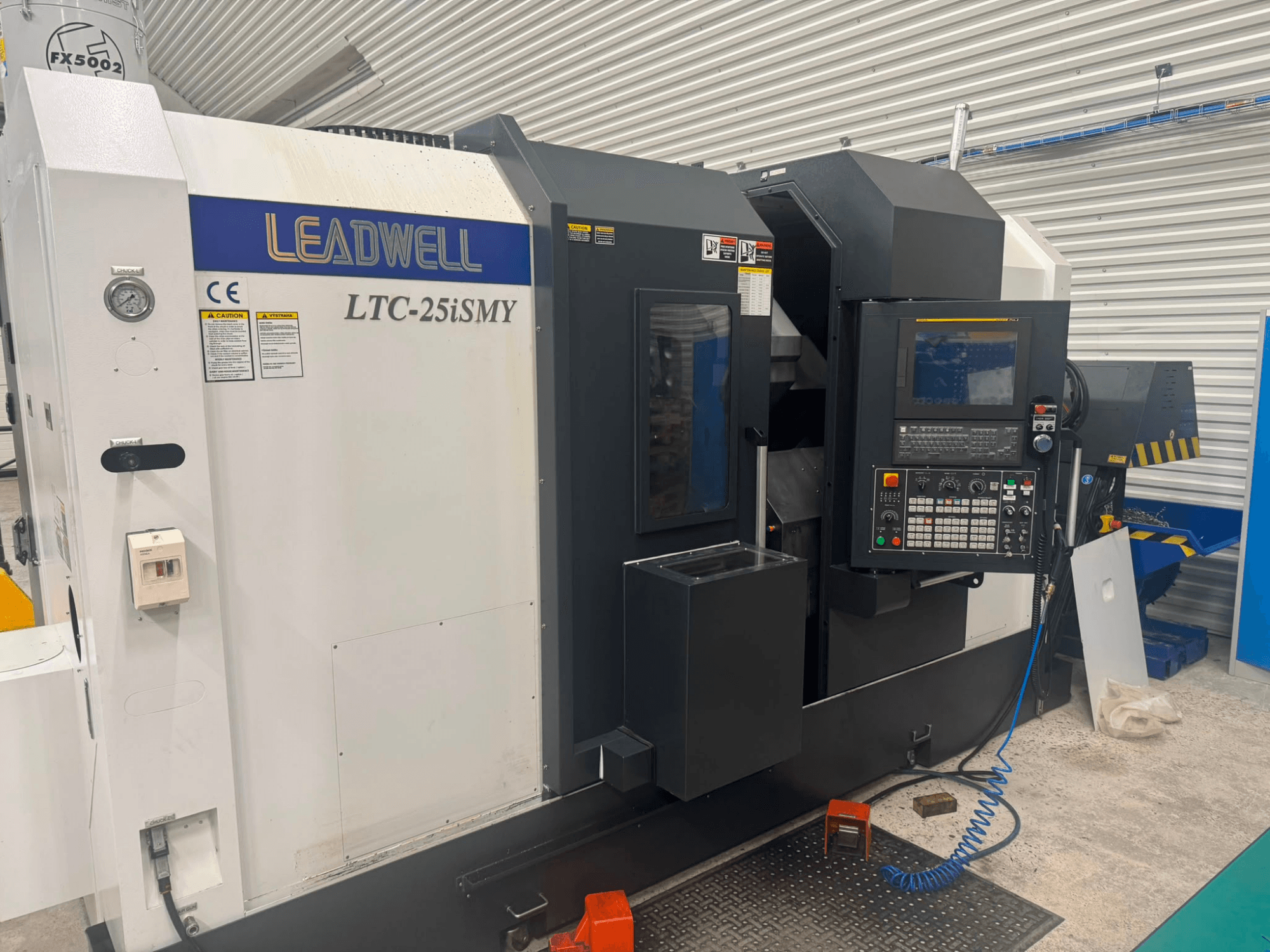

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Технические характеристики

  • Макс. диаметр токарной обработки над станиной: 590 мм

  • Макс. диаметр токарной обработки над поперечной опорой: 590 мм

  • Макс. диаметр токарной обработки: 430 мм

  • Макс. длина токарной обработки: 770 мм

  • Макс. диаметр прутка: 78 мм

  • Макс. вес заготовки: 39 кг

• Оси и ходы

  • Ход оси Z2 (контршпиндель): 780 мм

  • Мин. шаг позиционирования оси C1 (главный шпиндель): 0,001

  • Минимальный шаг позиционирования оси C2 (контршпиндель): 0,001

• Главный шпиндель

  • Размер патрона: 254 мм

  • Конус шпинделя: A2-8

  • Внутренний диаметр шпинделя: 89 мм

  • Тип привода шпинделя: Fanuc A P30/6000i

• Контршпиндель

  • Макс. скорость: 4000 об/мин

  • Размер патрона: 210 мм

  • Конус: A2-6

  • Макс. диаметр стержня: 66 мм

  • Мощность: 15 кВт

  • Тип привода шпинделя: Fanuc A 12/7000i

• Револьверная головка / инструментальная оснастка (инструментальная головка EWS)

  • Диаметр зажимной системы: BMT65

  • Количество позиций: 12

  • Макс. размер инструмента по внешнему диаметру: 25 x 25 мм

  • Макс. внутренний зажимной диаметр инструмента (резьба): 40 мм

  • Время смены соседнего инструмента: 0,8 с

  • Макс. время смены инструмента: 1,3 с

  • Макс. скорость приводных инструментов (по оси): 4000 об/мин

  • Макс. скорость приводных инструментов (по радиусу): 4000 об/мин

  • Мощность привода вращающегося инструмента: 4,5 кВт

• Ускоренные подачи

  • X: 15 000 мм/мин

  • Z: 20 000 мм/мин

  • Y: 7 500 мм/мин

  • Z2 (контршпиндель): 20 000 мм/мин

• Система управления

  • Fanuc 0iTF PLUS с 15-дюймовым ЖК-дисплеем, Manual Guide i, Ethernet

• Потребляемая мощность станка: 65 кВА

Дополнительное оборудование

• Зажим цанговый

• Гидравлический патрон 254/3 (10"), максимальный диаметр прутка 77 мм, 3500 об/мин

• Датчик положения инструмента Renishaw HPMA (с моторизованным манипулятором)

• Охлаждающая жидкость под высоким давлением 20 бар через инструментальную головку

• Сопло для обдува заготовки над главным шпинделем

• Сопло для обдува заготовки над противошпинделем

• Кассетный конвейер для стружки с контейнером

• Контршпиндель с патроном 203/3

• Лопата для извлечения заготовки с контейнером

• Подготовка/интерфейс для подавателя прутков

• Сигнальная лампа (индикатор состояния станка)

• Маслоотделитель для эмульсии охлаждающей жидкости (от системы смазки с потерей давления)

• 3 шт. осевых поворотных узлов BMT65

• 3 шт. радиальных поворотных узлов BMT65

• 4 шт. двусторонних держателей для наружной токарной обработки BMT65

• 4 шт. двусторонних держателей для внутренней токарной обработки BMT65

• 1 шт. односторонний держатель для внутреннего токарного обработки

• Система удаления тумана Filtermist FX5002
