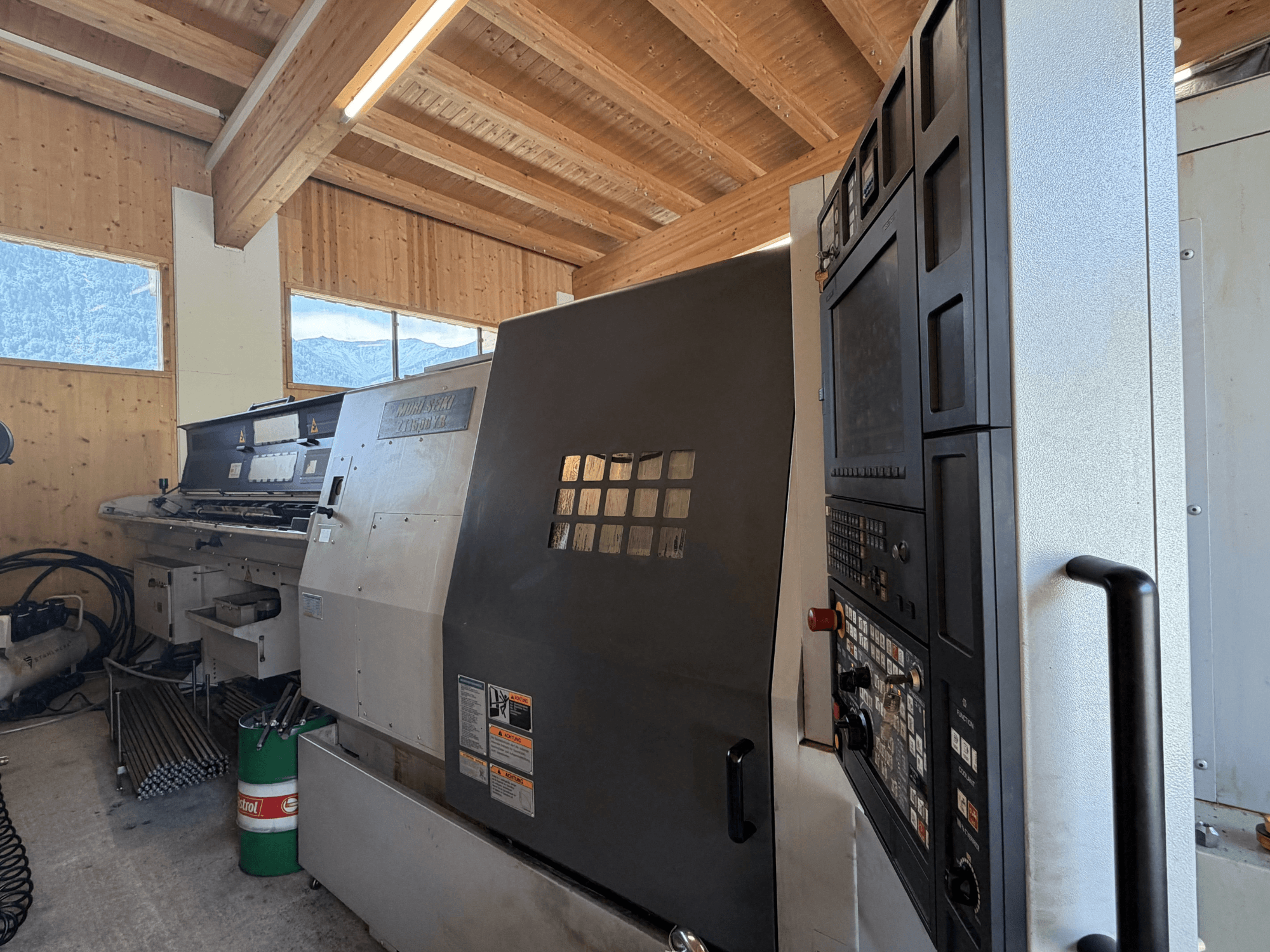

MORI SEIKI - ZT1500YBAT-TUR-MOR-2005-00001

- Время работы головки 1: 36 316 ч

- Время обработки на головке 1: 18 301 ч

- Время работы головки 2: 36 324 ч

- Время обработки головки 2: 11 026 ч

- Тип револьверной головки: 12 позиций [16 позиций — опция]

- Количество инструментов в револьверной головке: 12 [16]

- Высота хвостовика для квадратного инструмента: 20 мм

- Диаметр хвостовика расточного стержня: 25 мм

- Скорость приводных шпинделей 1 и 2: 6 000 об/мин

- Возможности приводных шпинделей 1 и 2: сверла диаметром до 13 мм, резьба до M12

- Скорость быстрого перемещения: X1, X2: 18 000 мм/мин; Z1, Z2: 24 000 мм/мин; Y: 6 000 мм/мин; B: 24 000 мм/мин

- Скорость подачи в режиме шагового перемещения: X, Z, B: 0–1260 мм/мин

- Мощность двигателей шпинделей 1 и 2 (30 мин / непрерывная работа): 22 / 18,5 кВт

- Моторы привода инструмента на шпинделях 1 и 2 (5 мин / 15 мин / непрерывный режим): 5,5 / 3,7 / 2,2 кВт

- Двигатели осей: X1: 3 кВт; X2: 2,5 кВт; Z2: 3 кВт; Y: 1,6 кВт; B: 3 кВт

- Двигатель гидравлического насоса: 0,75 кВт

- Двигатель насоса смазочного материала: 0,02 кВт

- Двигатели насосов охлаждающей жидкости: 0,6 кВт × 2, 1,2 кВт × 1

- Двигатели насосов системы охлаждения масла: компрессор: 0,65 кВт; смазочный насос: 0,4 кВт; вентилятор: 0,045 кВт

- Требуемая мощность электропитания: 63,37 кВА

- Подача сжатого воздуха: 0,5 МПа, 100 л/мин <ANR>

- Макс. диаметр поворота заготовки: 310 мм <столкновение с крышкой револьверной головки>

- Макс. расстояние между концами шпинделей: 1000 мм

- Макс. диаметр токарной обработки: 190 мм

- Макс. длина токарной обработки: 235 мм

- Стандартный диаметр токарной обработки: 170 мм

- Макс. диаметр заготовки: 65 мм

- Ход по оси X (№ 1 и № 2): 140 мм

- Ход по оси Z: Z1: 700 мм, Z2: 690 мм

- Ход по оси Y: ±50 мм

- Ход шпинделя 2 (ось B): 775 мм

- Количество диапазонов скорости вращения шпинделя: 1 ступень

- Патрон шпинделя (шпиндели 1 и 2): JIS A2-6

- Диапазон скоростей вращения шпинделя (шпиндели 1 и 2): 50–5000 об/мин

- Внутренний диаметр шпинделя (шпиндели 1 и 2): 73 мм

- Минимальный угол индексации шпинделя: 0,001° <наименьшее значение>

- Внутренний диаметр подшипника шпинделя: 120 мм

- Патрон (шпиндели 1 и 2): 8-дюймовый силовой патрон и полый зажимной патрон

- Емкость бака для гидравлического масла: 10 л

- Емкость бака для смазочного материала: 6 л

- Емкость бака для охлаждающей жидкости: 285 л

- Емкость бака маслоохладителя: 12 л

- Занимаемая площадь (без конвейера для стружки): 3702 × 2066 мм

- Напряжение: 200 В переменного тока

- Фазы: 3 фазы

- Частота: 50 Гц

- Ток при полной нагрузке: 182 А

- Номинальный ток двигателя шпинделя: 122 А

- Прерывательная способность: 5 кА

- Номинальная мощность: 63 кВА
